哪种走线比较好

录入:edatop.com     点击:

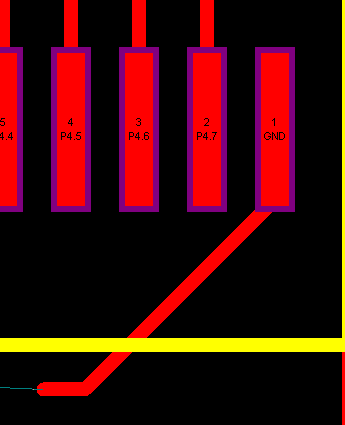

图1

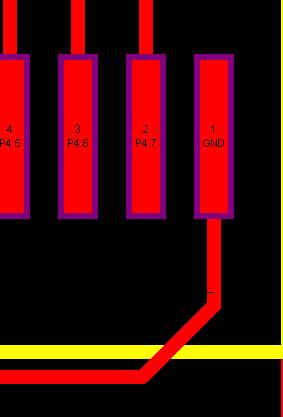

图2
请教各位大侠,这两个图片中最右边的焊盘的走线哪种会比较好?

肯定是以一种方式走线比较好

上面一种走得好

第一好啊。

这还用说吗?

都不好 针对上图,考虑的优先级如下:
1. 地引脚最好是就近打地孔直接入地平面。
2. 地线可以用比信号线粗很多的线, 如15~25mil.
3. 焊盘出线一般用直出。上图为直出, 只为齐整、美观考虑;下图斜出,是从最短路径考虑。
   综合这两点,齐整、最短的话,上图拐角可以再离焊盘近点,毕竟是地线——粗短为宜。
4. 从p4.7这种引脚定义看,是一个单片机的io。其实这种低速线即使是自动布也没有一点问题。

  也来学学!

讲得好  上面

6楼讲的较全面,不过你这个是地,直接覆铜为地就行了。

顶6楼,不过地线还是直接引出打孔较好!

kankan xian le

六楼分析的真好,学习了。

6楼眼光很犀利,赞。只是不是很赞同第4条:

“4. 从p4.7这种引脚定义看,是一个单片机的io。其实这种低速线即使是自动布也没有一点问题。”
如果是学生或实验用板的话可以这么理解,从抗干扰性能上还是要注意的,所以不希望有这样的观念存在平常大脑中

6楼讲的较全面。

同意六楼,直接铺铜就可以了

各位大虾,传授的经验很地道,我一直把地线接地网的。



    谢谢大侠的指导!1



    同意第四点的观点。
