altium错误

录入:edatop.com     点击:

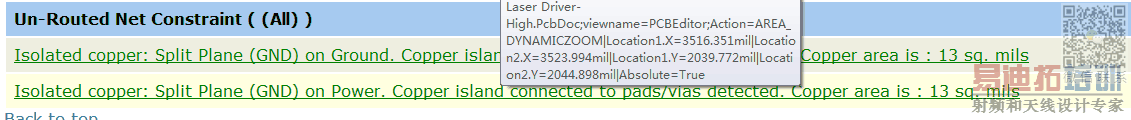

如图所示错误,请问如何解决

内层plane 的隔离盘太大,造成 花盘开路

请问怎么改小?如果内电层直接与via相连,那么就不会报错;请问,改成花焊盘连接跟直接相连有啥区别?

直接连接 可以没有花盘那样的隔离. 缩小隔离盘的大小也可以解决
