请教prote l铺铜的问题

录入:edatop.com     点击:
各位大侠:
    在protel中进行铺铜的时候,我想让 铺铜 距离 焊盘和信号线 稍微远着点,但不知道怎样设置,protel有这个功能吗?
    请各位大侠不吝赐教,

    多谢多谢!

PROTEL没有这种功能,但可以这么操作----把规则里的间距加大一点,双击铺铜区域,再确认一下就行,再把规则改回原来的设置

protel有的,只是你们不知道用罢了。而且方法多的很-----
1.定义inploygon的间距;
2.定义ploygon到pad \via\track等之间的距离;

能说的具体点吗?是在哪个菜单下?谢谢!

其实我觉得用hewei的方法很好

maybe

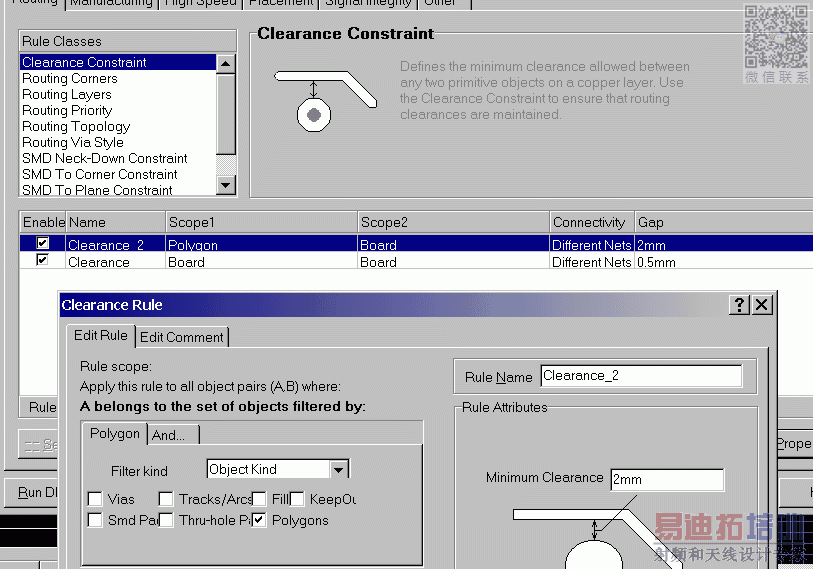

design/rules/routing/clearance constraint.....object kind.....自己摸索吧

还有一个方法就是用填充来做铜铂。

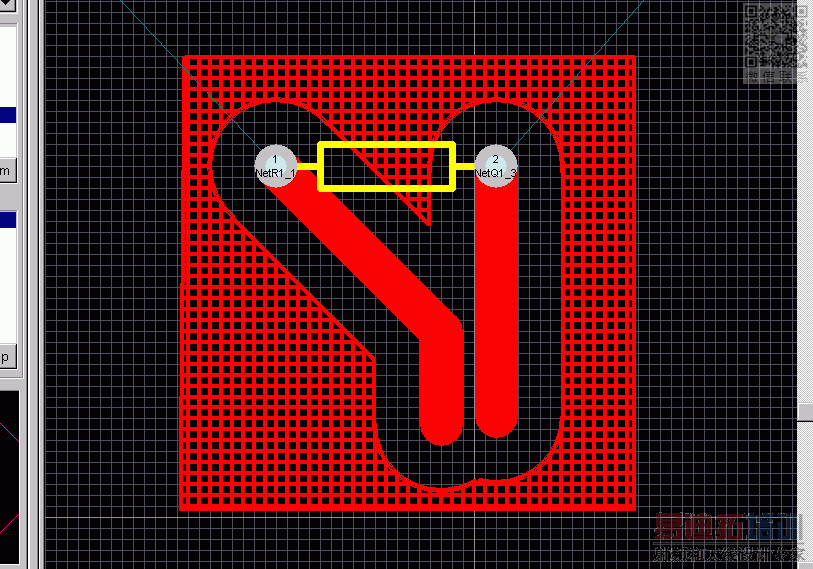

这样?线路安全距离0.5,铺铜安全距离2

哦,这样啊?谢谢啦!

哦,谢谢,我也学会了,^_^。

谢谢以上各位的热心讲解,而且还那么用心, 真是我所没有想到的。我感激之情难以言表!
万分感谢!

嘿嘿,还比较多
谢谢啦
自己研究ing!

就在这个规则内,设置内容还相当多。

跟楼8的说法一样
