protel 如何走差分线对间距怎么设置

录入:edatop.com     点击:

如题

没人用Protel走过差分线么?

PROTEL没有设置差分线对功能!

但是我看到一些PCB上差分线走的相当好看,不象是手工布的




[求助]protel 如何走差分线对。间距怎么设置


手工布的



我还看到差分线布的是弧线,一时还没有找到文件。如果是手工布的,那么那个外国鬼子相当的厉害了。

只有在Protel最新的版本Altium Designer6中才提供差分对布线模式

要设置差分对布线时的线间距需要在规则设置中的安全间距中添加一条针对差分线的设置如:

但是我这个PCB文件是在Protel99se里打开的,也有差分线的间距设置

这是怎么设置的?

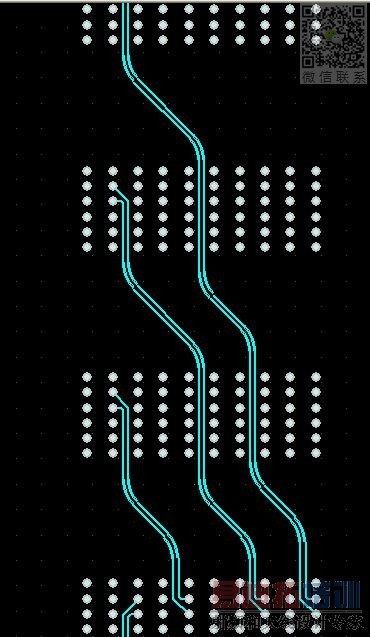

看看我走的弧线怎么样?

我还有一块cpci的背板上全是这样的差分线

摇篮厉害的。崇拜~~~~

哈哈!

有省心的工具为什么不用啊, 自寻烦恼!

在99SE中如你图中所示,也就是在手工交互式布线时,提供了这一对线的间距设置,画起来依然很不方便.

根本就不用怎么设置,只要基本的走线间距就可以了

摇篮真高手,留个MSN吧

唉,破Protel

这样设置很多东西,只是可以保证你走线的时候只要去拉线就可以,不用还想着规则

如果你对规则很熟悉,或者要注意的地方不多,就直接走线好了,不用设置那么多东西的

我最开始学一个软件的时候,老是去弄这些东西,但是后来觉得用处不大

小编,bbs里的短信收到?

protel里走这样的差分线,你可以利用复制粘贴功能,很好用的,包你爽!

谢谢啦

我就是用手工布的,本来想偷懒找个便捷的方法,原来没有,唉

PROTEL。是有差分走线的。

首先把相关NET定义成CLASSES。

然后在RULES里参考也下图。



设置完成后。运行如下命令(可多次重复操作,直到你想要的效果)。



不太明白,没看到什么效果,可能我操作还是有误

这个效果不明显,而且会乱布线。

Tolerance:1000mil是表示差分线允许的误差范围,下面三项是差分线等长调整方式。

你可以试着把Tolerance改成10mil就会看到它得修改效果了,惨不忍睹,呵呵。

kankan

没用过

www.protel.biz上有一篇教程讲怎样自动步差分线的,你可以去看看

路过,学习

LS 的 牛X



    altium 差分线怎么布弧线啊,请教一下。
