求助出ＧＥＲＢＥＲ问题

重新定义 参考原点后 试下 （不行时再调整其它参数）

应该是 too small ...吧，，，
汗...

我弱弱地回答：是不是单位有问题呢?

PCBBBS中不能回帖了?
首先要养成重新建立原点的习惯（如设定在PCB的左下角或右下角），还要学会用ALTIUM自带的帮助系统

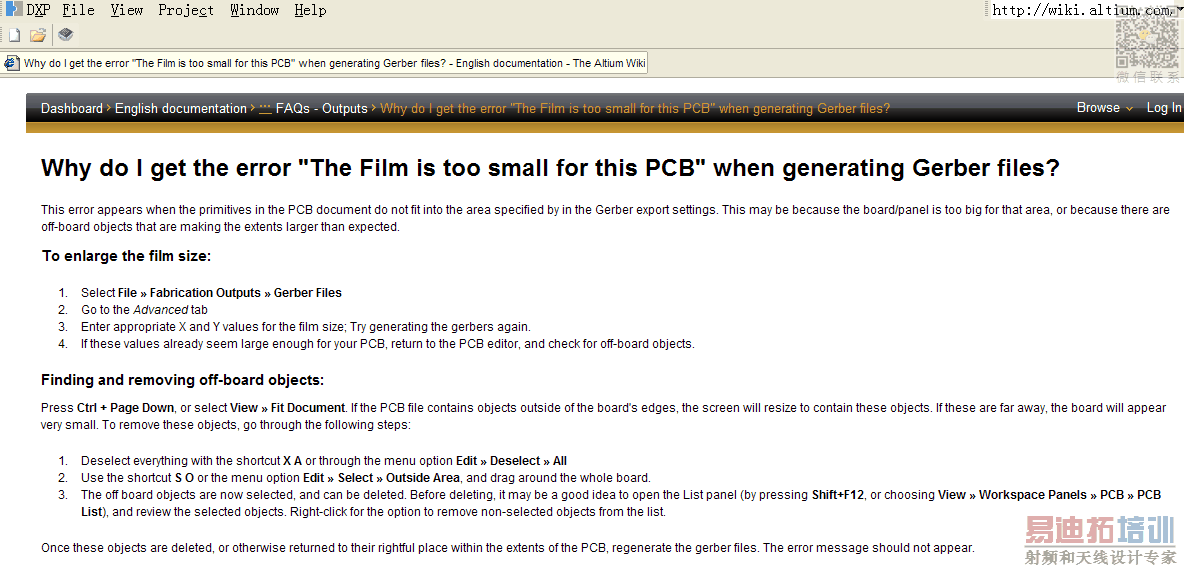

(下面的内容一粘贴就不能回复，改图片发送)


雷同解释（网上一大把的解决方法，要学会使用搜索引擎搜索答案，比如 google,baidu等）：
Protel导gerber问题：the film is too small for the PCB
    在用Protel画板子的时候，要生成gerber文件的时候，会出错，出现这样的提示框：
the film is too small for the PCB.
    主要原因是板上某些元器件的标注可能和你元器件的摆放位置太远了，是标注位置太远才导致导板尺寸太大，才提示胶片太小，仔细的去检查每个元器件的标注位置是否在板的边框线之中吧.
    还有一个很明显的现象就是，点击 show entire document 命令后 看到主体电路并不在屏幕中间。造成这样的原因有可能是在PCB电路绘制过程中有做更换IC封装引起的问题。标注跑到有效区以外。找到这个元件拉回有效区搞定。

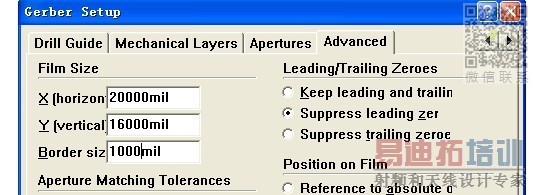

谢谢，各位，已解决，把出图尺寸扩大１０陪就解决了，主要是ＦＩＬＭ尺寸偏小，ＰＣＢ实际尺寸过大造成，解决办法在高级选项里找到ＦＩＬＭ尺寸，都扩大１０倍，解决，多些百度能人，呵呵

设置的尺寸偏小了~~~~
