PROTEL99SE 转出GERBER文件无丝印字符
录入：edatop.com 点击：
今天遇到了一个比较怪的问题，就是PROTEL99SE 转出GERBER文件无丝印字符，元件的丝印框是有的。望高手指点！谢谢！
建议你放上来给你看看
回复 2# pspcb

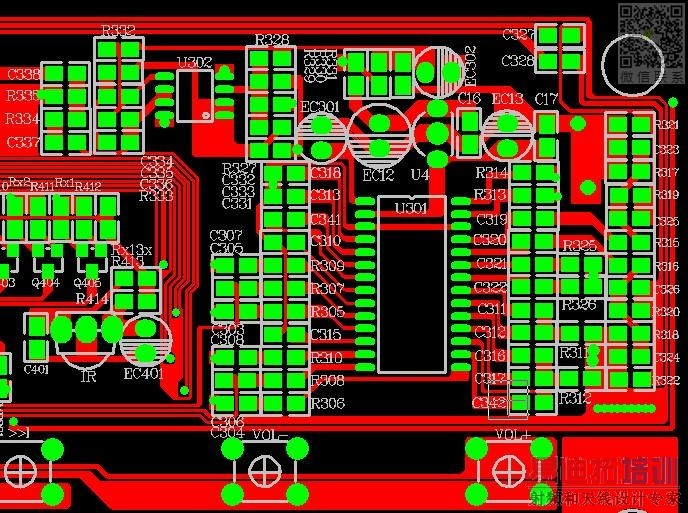

转出的效果图,就是这样的.
是不是你把字符隐藏了?
我每次转换都没遇见过这种问题
转Gerber文件对会的人来说，就像吃喝拉撒简单，你在PCB上要体现的层在出Gerber文件时都得选上。
都选上了，就是没有丝印字符，好多PCB厂家都转不出字符
那会不会是你的字符的层设置到其他层去了,所以出不出来呀.否则不会的.
谢, 谢谢, 非常感谢！
没添加丝印层进去，没打沟啊
可以转出来呀，没有问题啊?
浪费表情呢，正常就能导出来
知道两种可能：
1、字符在转之前就属性里面隐藏了；
2、在转的过程中选择所需生成gerber时没选择丝印层；
其它就不知道了
电路图画得不错。学习中
估计你把丝印隐藏了
应该是的丝印层锁定了！
