怎样在钻孔示意图上放上孔的符号小列表?求教

录入:edatop.com     点击:
RT,怎样在钻孔示意图(下图)上放上孔的符号小列表,就是每个符号所代表的尺寸列表?不然不好辨。PADS里面可以,AD6里面我没找到,请高手指教!

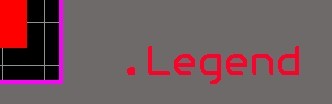

在drill drawing层,板的右下边放上TEXT选择.Legend

如图所示,

谢谢楼上,搞定!

感谢2楼的解答。希望你这样的朋友多多涌现出来
