Altium Designer中的harness功能

录入:edatop.com     点击:

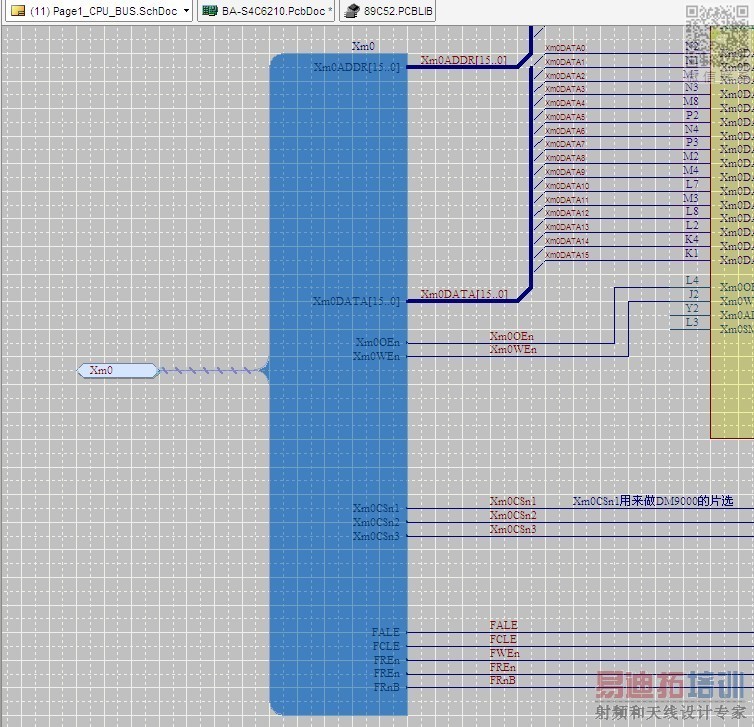

最近在画6410的核心板,用了层次原理图,发现了一个比较好用的功能harness,可以把每组不同的信号打成一个包,这样在不同的原理图间连线只通过一个接口即可。如SPI,IIC,IIS,COM都可以分别打包,这样在顶层看时就感觉清晰明了,虽然在AD中可以不用层次原理图,所有原理图之间全部用网络标号连接,但那样对于查看原理图非常的不方便。有兴趣的可以试试看。

学得蛮快的,佩服!

用的不是很多。

如果你画层次原理,你将发现用它是非常爽的。如果有很多页原理图的话,你还在直接用网络标号连接,那么对于看图的人及自己查错都非常的不便,现在的CPU,除了总线,还有一大堆的控制线什么的,如果只是一根根的用端口牵出来,那么在顶层的图中你将看到是密密麻麻的线,而用harness将相同部分的所有线全部打成一个线束,那么在顶层看的时候是非常清晰明了的。而且一看就知道线往哪里走了。

不错,多谢分享

好东西值得学习,谢谢小编分享!

是不错,值得学习
