元器件导入PCB的时候，所有的引脚都无法显示顶层或者底层颜色
录入：edatop.com 点击：
顶层是红色的。

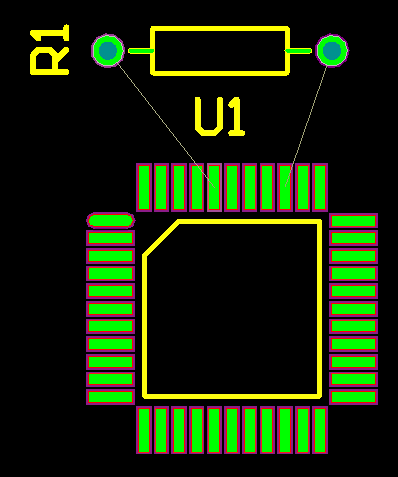

利用Altium Designer 09向导画PCB库，按照技术手册上给的值画图，发现导入PCB的时候，所有的引脚都会变成绿色。上图中的下面那个图是89c52的，上面的那个是从Altium Designer 09自身带的图选取的一个。
我试过把rules-clearance中的数值改成1mil也不行。
当我把引脚之间的距离改成大于这个clearence中的值的时候，引脚和任何东西之间的距离大于clearence中的值的时候，引脚才会变成顶层的颜色。
我以前画的很多库，发现现在导入PCB的时候也有问题，引脚总是出错，谁能告诉我怎么回事?
后面的那个图上的那个红色的底已经删除了……还是这种情况
希望高手能够帮我解决这个问题。
删除自动生成的room
应该是rules里面的规则设置问题，
阻焊桥的宽度?
是rules里面的规则设置问题
你重新设置一下，就会好了
rules里的规则我设置了线宽和线间距，其他的没有改动，线宽设置的是10mil，线间距也是这样的，上面的那个我图，我测量了一下两引脚的间距是12mil，还是不行，现在还要设置什么吗?
后来我把引脚变小了，使两引脚间距是20mil的时候，发现才能正常。
请问我要怎么设置?
设计-选项-里面的错误检查关闭
你把rules clearence重新设置后,再选Tools- DESIGEN RULE CHECK
删除产生的Room
