Altium Designer 10 的覆铜出现缺角问题

录入:edatop.com     点击:

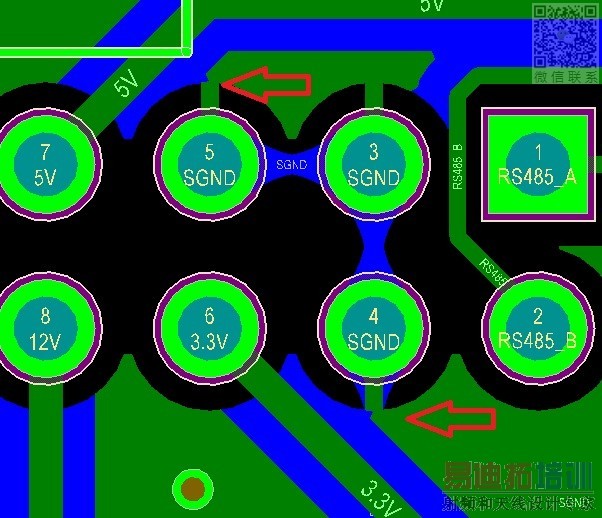

覆铜和通孔的连接处出现缺角,请问怎么解决这个问题?


修改敷铜规则,增加不同电源层网络的间距。附图如下:

学习了。

这样的情况我基本用手动去改

谢谢dqd7411 的回答,不过我试了没有效果,还有哪位有更好的办法?


请问该怎么设置参数?我试了,没有用。

一般里面有死铜才会那样, 把你图用附件发一下看 啊,

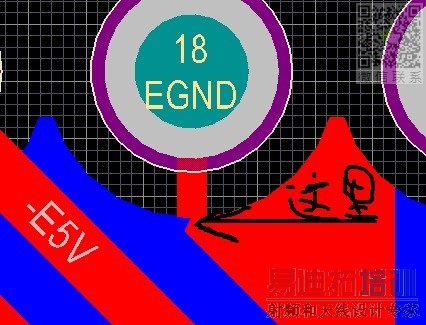

现在的修改方式是改变覆铜的填充模式,但是也是有些缺角:

altium 很多细节上不行的呀!JJ着用吧

是不是你开了补泪滴功能的缘故?

旁边好像是有线,先把链接3.3V和5V线去掉,在铺铜试下

就觉得是里面隐藏着死铜,把附近的线跟铜全去掉,再在它附近选足够大的区域,看有没有死铜

双击你的覆铜,打开覆铜对话框,“fill Mode”选择“Solid”  ,再把"Remove Necks When Copper Width Less Then 数值mil“后面的复选框 取消勾选。不取消勾选也行,把数值改小试试。


您说的是,把边上的都去掉覆铜肯定是不会再产生缺角了。但那样我的问题就没有意义了,布板总会碰到一定要45度角经过通孔的。


谢谢您的答案,但没效果。

现在的解决方法是:1、尽量不使走线以45度角经过通孔旁边,或走线与通孔留足够的间距;2、方法1行不通时,用走线覆盖缺口。

用的是什么软件呢?


问题上写着呢,AD


不是

画得好漂亮额,我什么时候能做到额



    把覆铜的线宽改小一点试试

解决好了,在这里公布下,给我们一个学习的机会啊
