Altium 3D秀,欢迎指点

录入:edatop.com     点击:

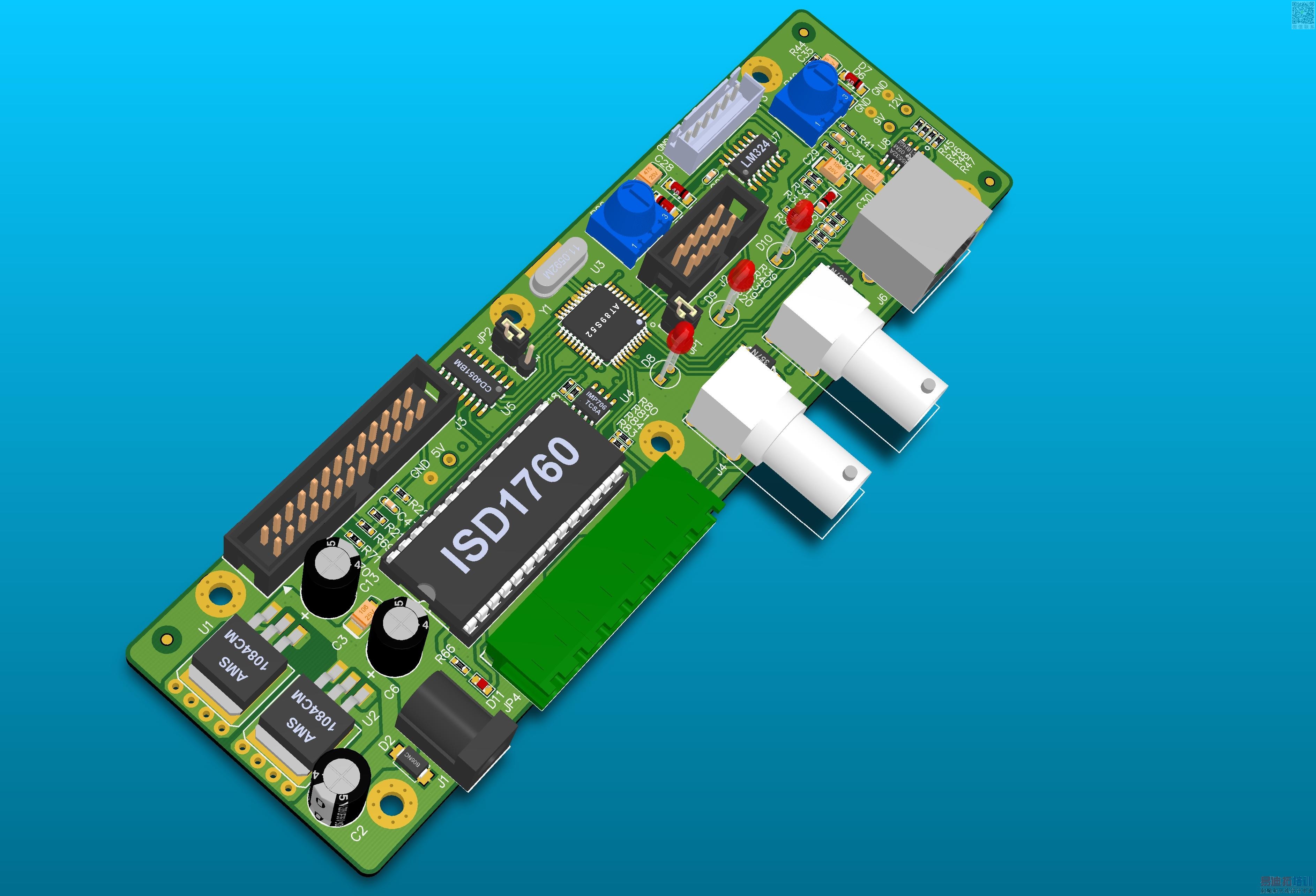

很漂亮,器件能做成图中那样的3D吗?很怀疑,应该是专业的3D软件做出来的吧!

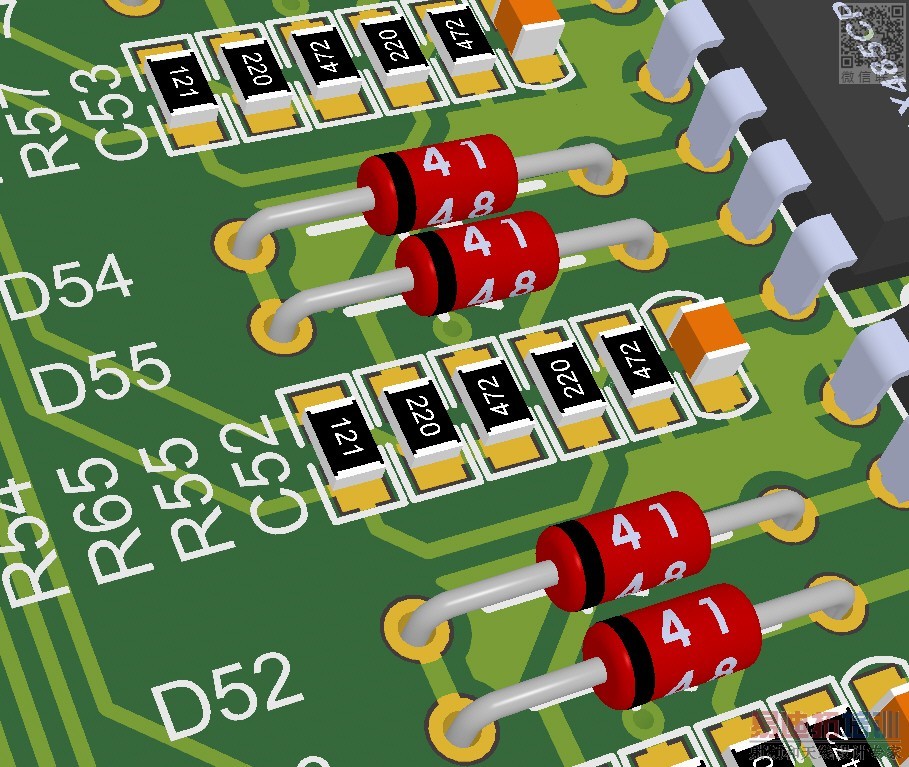

楼上错了,这就是AD的功效,元件是SOILD WORKS做成STEP文件,AD PCB元件库在建3D模型时导入的



不错啊。能不能写个教程

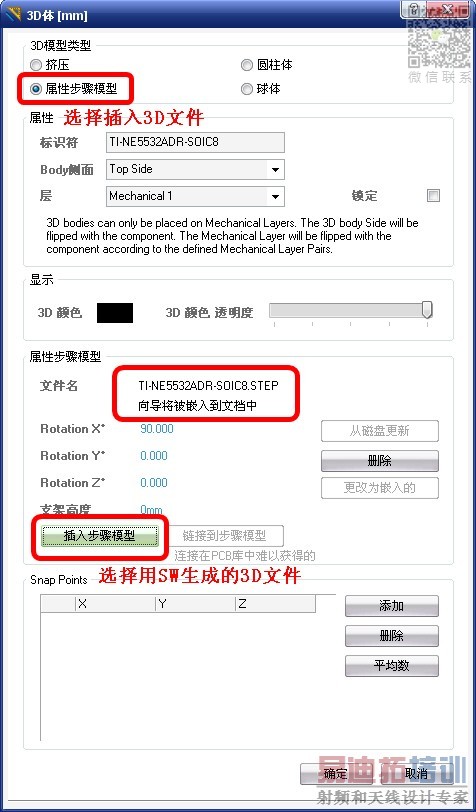

教程就是你下个SOILD WORK教程就OK了,用SOILD WORK做好元件,另存为STEP文件,再在AD中导入这个STEP文件就可以了

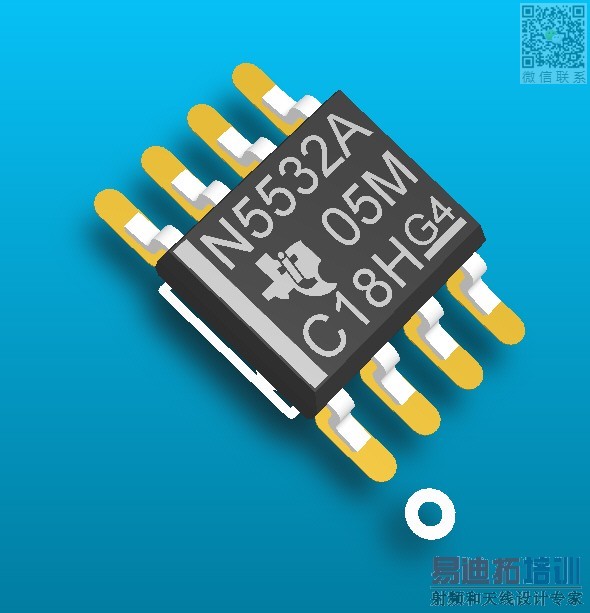

0805或0603等元件你只要做一个模型就可以,上面印的字可以任意修改,这样你想要什么值的元件就可以得到什么值的元件


学习了!

这个我之前也做过,需要建3D库,很繁琐,实用性不大。

小编发些3D原件上来

关于用sw做元件的事,能否简明扼要地介绍一下,长知识了

我个人感觉做layout的一定要把3d写在脑子里,不一定非要把那些东东显示出来才牛逼,重要的是功底

笔记跟我们要的是板子能工作,而不是好看

真漂亮,是不是做起来很麻烦?学习了!

有钱途的    我也用solidworks  2012

小编AD怎样导出3D文件?

AD导出3D文件是选文件->保存拷贝为->STEP格式的文件,比较悲剧的是只有PCB板材和元件,没有线路,不过还是可以直接发给结构做安装确认,非常精确

值得学习

可以 上传源文件吗

你的板子的颜色怎么设置的,我做的颜色是墨绿色,没法修改

在PCB界面按L键,调出颜色设置界面


不过啊,感觉板子很好
