altium designer6.9 按键贴片焊盘咋做封装?

录入:edatop.com     点击:

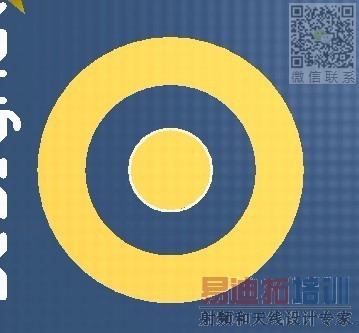

先这样的焊盘咋做?圆弧没法放标号啊



这叫贴片焊盘?

我是路过看一看瞧一瞧的,帮小编顶起

好做,用CAD直接导进去。

内圆直接焊盘你肯定知道,外环就添加一个焊盘在外环上,小一点不怕。AD10的版本可以设置栅格为圆形的,而且可以在导线、大面积灌铜等元素区域直接加开窗。AD6.9的应该只能手工放开窗了。

请问五楼,AD6.9中开窗时什么意思啊?如何开窗
