在PROTEL99SE中，能不能捕捉圆弧的中心？

不太懂，帮不了忙，我还是个菜鸟

谢谢顶贴...........

DXP里能捕捉，按O-B，里面有几个选项。99里不清楚。

本来通过遵循简单的规则（比如最小步距5mil，或公制某个整数倍布局）可简单实现中心点的“定位”。
小编又是一个反反思想，一般是放置固定孔位置后再画隔离区域，怪思路。
江米条 ：

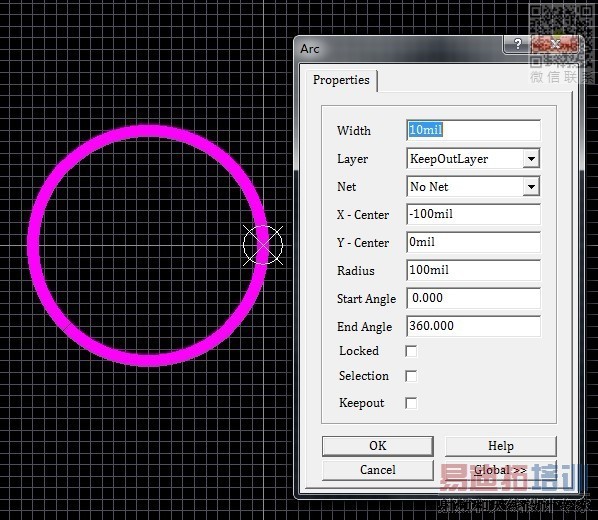

虽然有设置（可能没理解设置的含义），实现中心点的捕捉好像还不行?你试着看下是否有捕捉现象?还是操作不当?

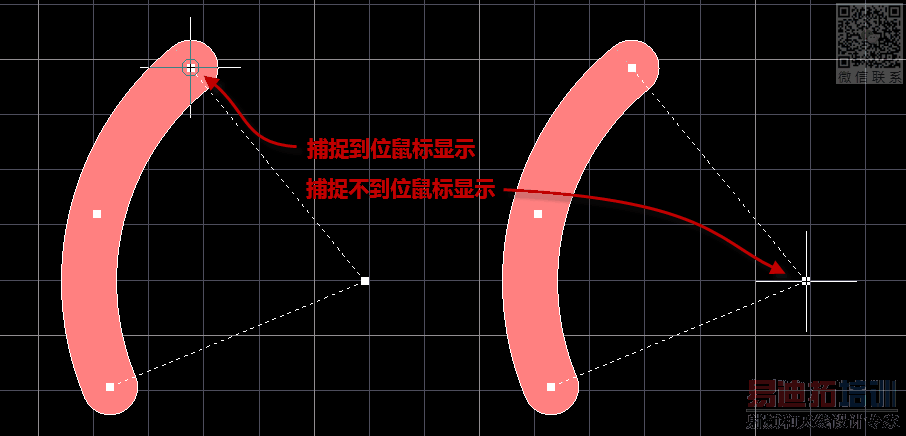

（捕捉到位后鼠标有变换）

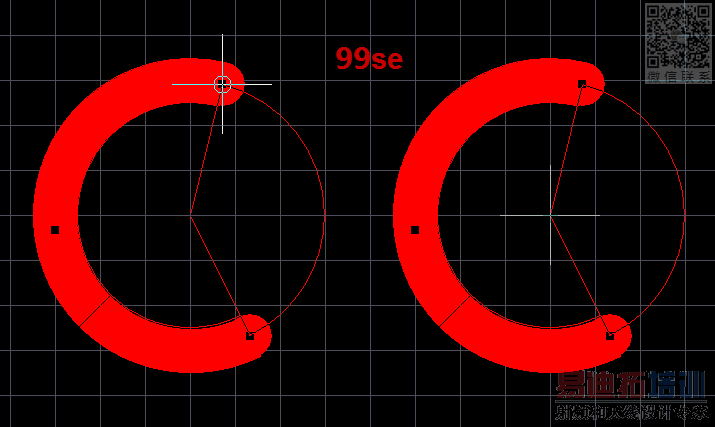

下面是99se下（显然即使没有捕捉功能，合适的步距下很容易找到定位点）：


其实这个问题再次反映了新手们（包括某些老手）在布局时往往忽略了考虑后生产中的装配问题，pcb中固定孔的随意定位，导致后期生产装配时只能通过近似值来 绘制螺丝固定位取值。原本若公司管理到位，比如要求板外形及固定孔必须为某值的整数倍取值（如0.5mm，也可更小），就不会出现不伦不类的 固定孔间距数值以及不伦不类的板外形尺寸值等现象了。机械安装尺寸定位后，无装配配合要求的器件布局就可随意了（但一般建议也是以某值，如5mil的整数倍布局），公英制可不做要求。
软件中公英制的转换有时会出现如  0，0  坐标变成  0.001，0  这种情况，但这时取其近似值影响就可以忽略了

真是惭愧。试了下，不行。
当时遇到了问题，想捕捉到过孔的中心，在群里问了下，有好心人告知 O-B里有设置。没有仔细研究，觉得应该可以捕捉到圆弧吧，实际上...
抱歉了。

配合孔径的大小，设计设置移动距离，就很轻易确定孔的中心点。
