关于HK4100f的外部连线，望资深工程师指导
录入：edatop.com 点击：

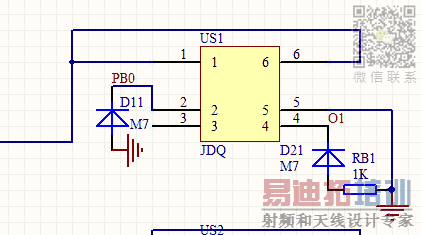

本人在学习一个电路图，有个关于HK4100f的外部连线看不懂。
网上的说法我看不懂
网上的说法我看不懂
这不就是个继电器嘛
2脚PB0加高电位，DC通过线圈到5脚接地，线圈通电，继电器常开脚3脚吸合
1、6脚电流通过3脚 驱动M7
D11与D21二极管用于吸收继电器开关时反向电动势。
小编你好，为什么1、6脚要短路?
16脚在继电器内部应该是公共端，接一起的，所以外部短路不短路无所谓
哦。明白了，谢谢
