请问pcb这样布线的原因?

录入:edatop.com     点击:
1、为什么走线采用弧线加直线?2、为什么走线采用弯曲走法,而不是直接采用直线相连。是不是防止干扰的作用?



我的理解:

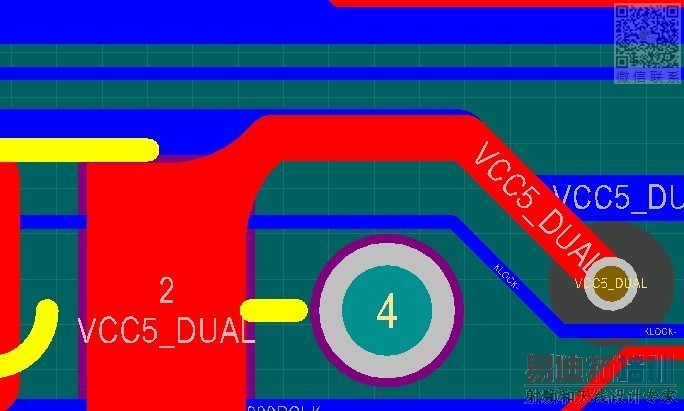

1.第一张图上是增加了泪滴,增加印制板线的拉伸强度;

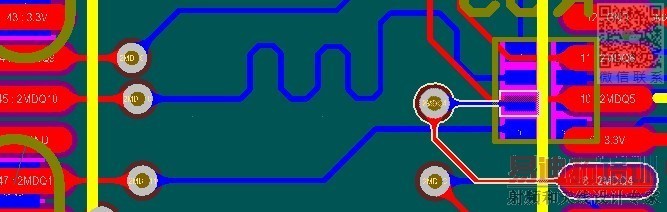

2.第二张图上是为了等长的画法。

这个我完全看不懂啊。

就是2楼的解释
