关于AD的原理图中多部件元件自动标注的问题
录入：edatop.com 点击：

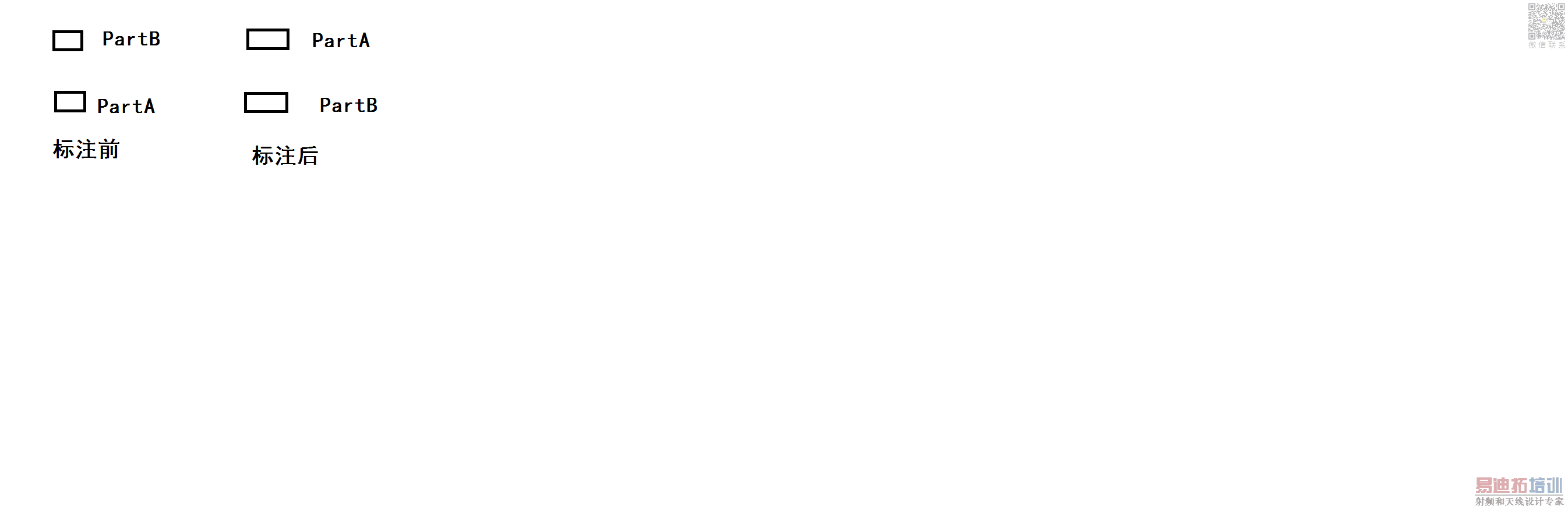

不知各位有没有遇到过在原理图中如果一个元件用多个子部件，如PartA，PartB。，如果子部件摆放的位置和自动标注顺序的方式不一致的话会导致原来摆放好的各个子部件被移动调换。比如自动标注的方式是自上而下，从左到右，而我的零件是：PartB在垂直方向放置在PartA上，这时如果自动标注将会导致元件被移动。我每次都是手动将他调回来，在元件多的时候手调还是比较麻烦的，
不知各位仁兄遇到此问题如何处理，有何高见！
不知各位仁兄遇到此问题如何处理，有何高见！

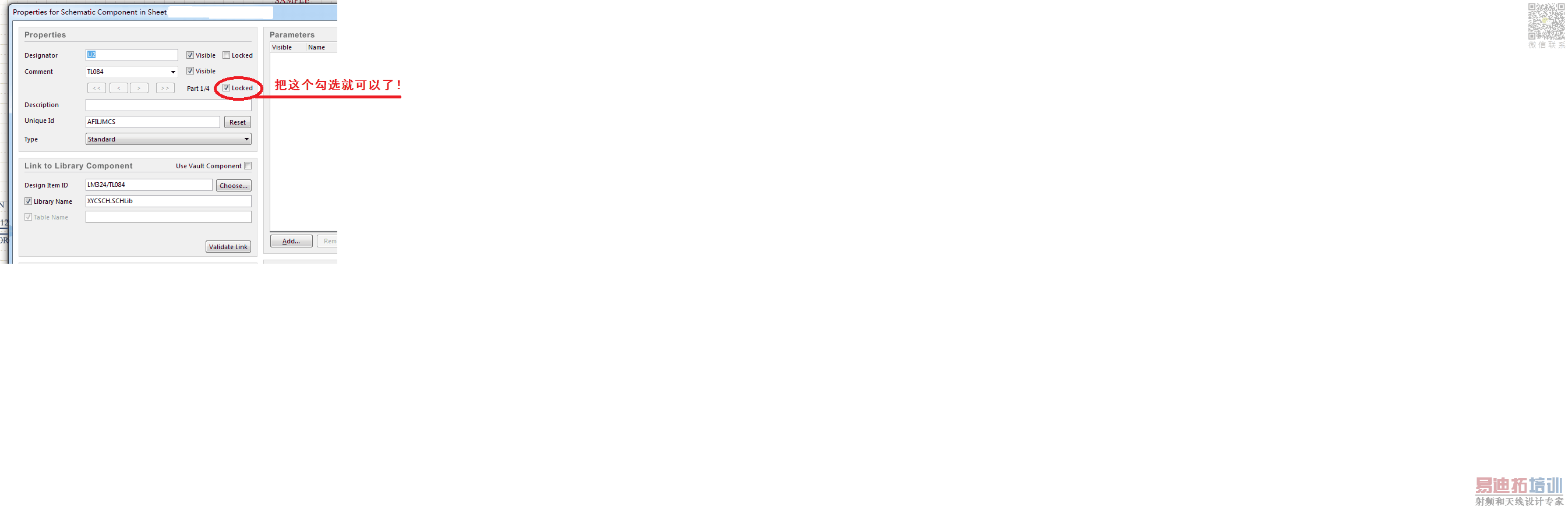

刚发现了方法，自己太粗心了，尽然没注意这个，照附图勾选就好了！
加上
【给初学3-3】答非所问 杂乱汇总贴 “ 鱼 渔 ” & 提问的艺术
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=245988&fromuid=63313
中提到的 “【原理图】器件位号重排序时: 含有 part 器件的 Part ID 锁定选项 PART ID”
基本操作就全了...
这个还真没注意，就截图添加附件上传，然后完了！
