AD13.1.2新发现BUG，大家请看看是否遇到，有图有真想

前段时间我发表回复的时候提到过AD重新更改网络（此问题是gnd网络）之后，偶尔不能识别错误铺铜不自动避让的问题，昨天问题重现，抓取证据来给坛友探讨。WH你好，我提到的问题来了啊。呵呵
问题描述：在铺铜的过程中，我想把元件的引脚由GND网络，更改为无网络，双击Pad并更改，接着就出现了下述问题。重新铺铜不自动避开不同网络。一下为抓取到的图片。
第一张：

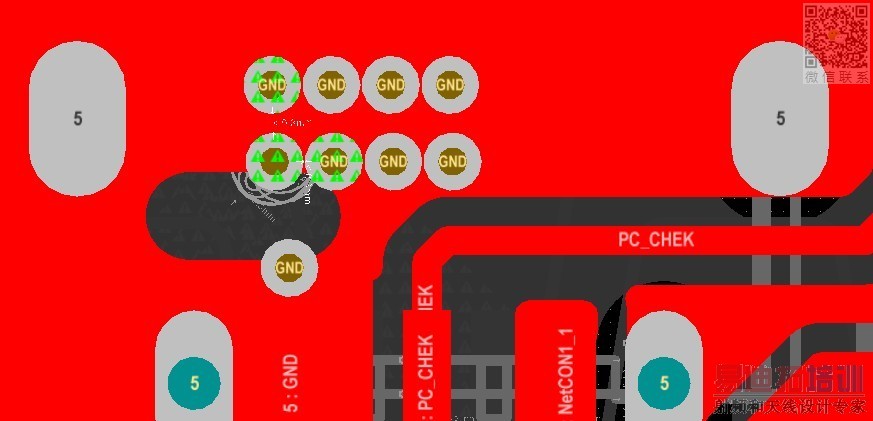

这个是发现问题后放了个无网络的线看看会不会ON LINE DRC报错，结果没有报错。仔细看看那几个编号为5的焊盘，是没有网络的，不报错，重新铺铜依然不变，即更改网络与未更改之前效果相同。但是奇怪的是底面的可以避让，难道是这个元件在底层的原因?

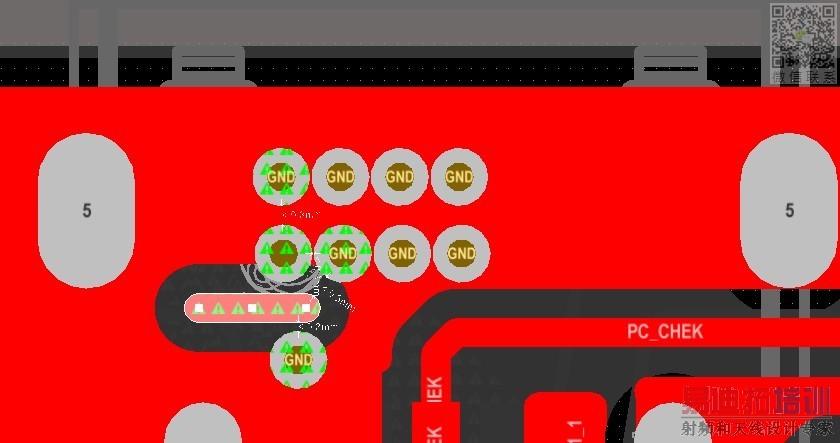

为了验证是不是元件顶底面的问题，尝试了更改过孔网络，依然更改GND为无网络。在放个无网络的线。重新铺铜，有意思的事发生了。线自动避开了，过孔没有避开。


删除导线

再次铺铜：
过孔还是不自动避开

难道就不能解决我想要的自动避开了吗?

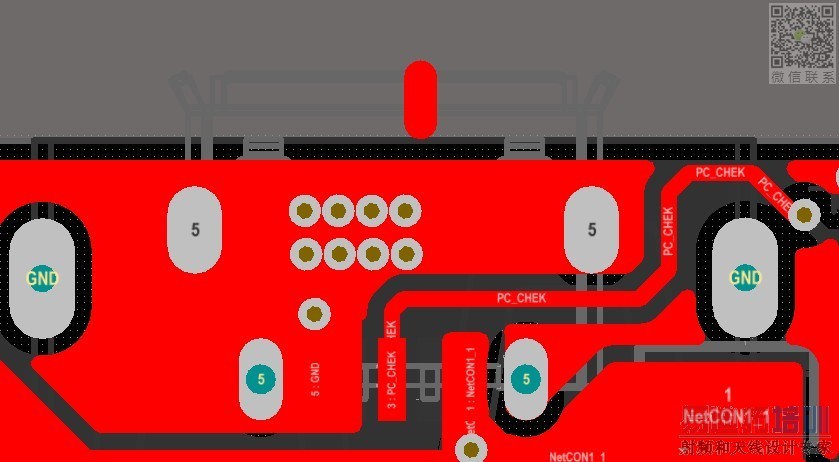

看下面这张，是重启软件之后的，我们熟悉的效果回来了。至此问题得到解决，但是确实费了一番周折。



声明：以上图片是QQ截图保存，顺序为从早到晚，事情绝对属实。或许为个人操作原因导致，所以请坛友探讨。另外，个人定制快捷键交互式布线为num6，连续按下1次以上num6时，有时软件出错，需要重启。不知是否与此有关，后续我会验证。

图片在编辑的时候顺序是对的，但是保存之后就顺序错乱，鼠标放上去有图片名字，可以从名字看到先后顺序。

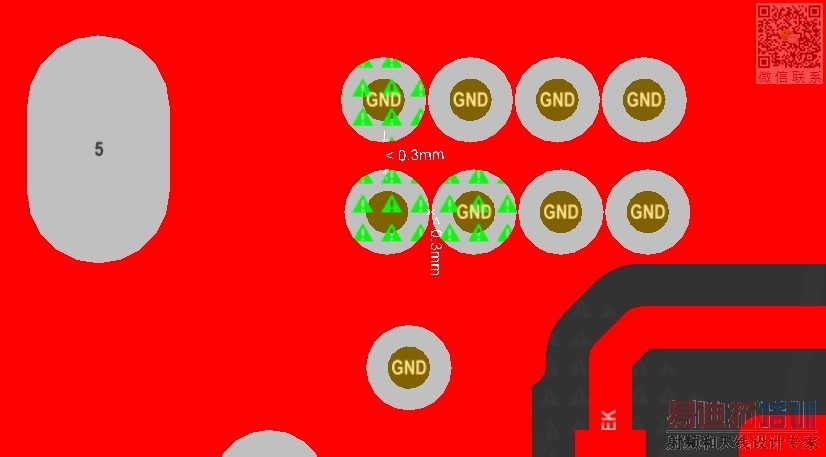

还是1楼图示的位置，今天下午再次出现奇葩，放置FILL网络设置为无网络，放到5脚位置，重铺铜，依然不避让，把fill移动到铺铜的其他区域，依然无网络，重新铺铜，竟然连fill都直接覆盖，我的天啊。重新启动软件，没有解决问题。

后续会继续寻找原因。

新版本又出来了！

版本更新太快，说AD的研发不严谨，这些bug应该发布前搞定的，还让坛子里的同学们帮了抓虫，然后还要对抓虫的人打击报复（发非正版警告信）

是不是以前版本的PCB，现在做更改出现的?

，还打击报复啊，要是打击，我直接不用了，再说，小公司根本经不起打击，整个公司卖掉就能买他一个软件，打击人家不是自掘坟墓吗?再说，没有这些抓虫的，他们也难发现某些问题。只是希望打击手段不要太激烈，有能力的公司还是可以考虑购买的。小公司恐怕就没那个能力了。

在布线过程中出现的。

  好久不见。回看下之前的：

开心一刻：

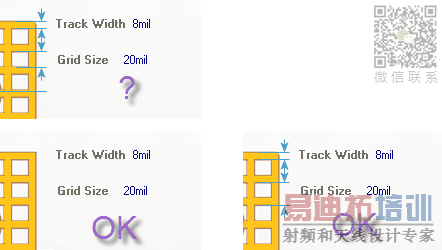

“栅格尺寸中对应的指示位置图示有错，易误导初使用者。栅格尺寸是相邻两导线中心线之间的距离，如果用当前的图描述的话，箭头都在在线的上边沿，或都在下边沿。显然若是画出图示中所标尺寸的铺铜，栅格尺寸grid size需设为：28mil。”

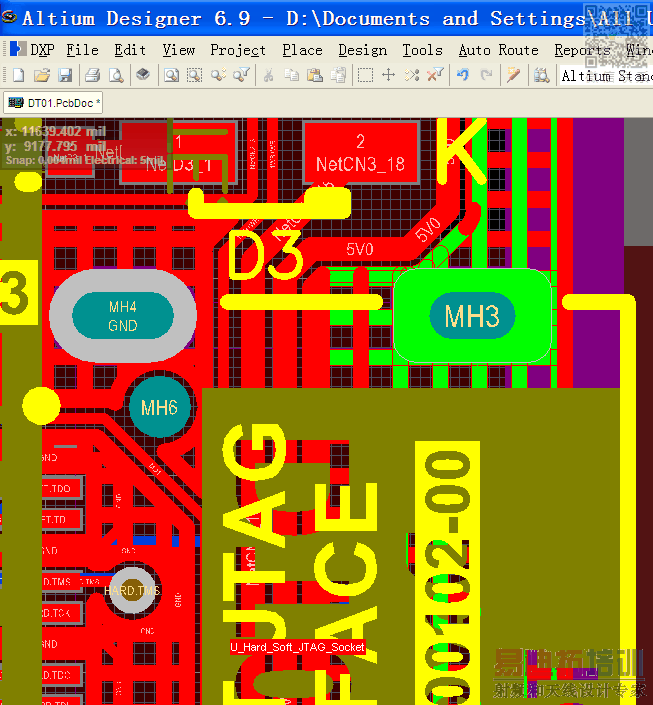

以 DT01.PcbDoc 为测试案例，快速的测试了其他版本的操作情况(操作系统XP)：
不幸但又幸运（你的提出）：在当前的安装环境下，所有参与测试版本都有 类似现象
参与测试版本：AD6.9.0.12759，AD9.4.0.20159，AD 10.1377.27009，Altium Designer 13.1.2(即AD10.1570.27559  )

： 已知条件：更改原有GND焊盘网络为无网络，执行网格铺铜 －－－》现象出现 －－－》存盘，再次打开故障状态保持，此时重新铺铜，避让正常
?规避：没有上面修改的习惯（指编辑GND焊盘为无网络焊盘后铺网格铺铜），或不是修改为无网络焊盘（即修改为其他网络），此时现象没有发生...
此次测试唯一和你不同的是：现象发生时，DRC 短路测试有效
结论：不会有 没有BUG的版本存在

好像这类软件没有哪个不更新不快的，现在 AD 改口为 和操作系统类似的补丁升级（迅速响应）...
据部分网友反馈当前的更新好似比之前的AD10版本稳定好多...

问题是他们能搞定吗?何况国内有这样的bug不断的软件想用现在都是奢想
altium没有让论坛里的坛友帮助抓虫吧?如果真让网友帮助抓虫，好多虫早就该灭绝了。
在论坛中，对虫感兴趣的网友反馈，最好能上发可使 现象再现的案例，
一来是希望 对有类似这种困惑的网友起个参考作用；
二来还真希望altium能够看到这里的反馈并改之（这是使用AD软件的操作者所希望的，难道您不期望这样...）
altium 有其官方的网络支持和论坛（除自身提供的直观教程外，也有从其他论坛搜刮过去的好的资料供AD操作者参考）

看来这个需要注意了，我还以为是版本问题，退回到AD10.1377.27009故障依旧，看来无网络AD的处理就是如此把。谢谢WH的测试。我在更改网络后DRC也是报错的，重铺之后报错消失。DRC检查也提示错误。现象完全相同。看来自己注意才行了。
