Altium Designer 建库注意事项
通用注意事项
1. 不要更改软件自带库
2. 不要在软件自带默认库路径下建库
3. 可以用下面两种方式来管理库。第一种是建立一个总共的库目录,第二种是给项目建立一个库文件。
4. 注意版本信息
原理图库注意事项
1. Pin要在0.1英寸的格点上
2. 标注好管脚的方向,输入或者输出还是电源
3. 命名要规范,IC或者连接器等最好用元器件的Order Code。
4. 给元器件填好封装
封装库注意事项
1. 用公制毫米建立封装库
2. 原点在中心,丝印用0.2毫米线宽,极性方向要规范
3. 建立3D模型(简单的或者导入step文件都可以)
4. 命名规范,如SO-8 或者SOT-23,或者用IPC-7351命名,连接器用Order Code 命名
5. Pin脚最好都用数字
支持原创
很多二极管PIN脚是以A、K的
备注: 等同为protel默认栅格尺寸 10 (若带上单位,则等效为100mil)
特注:在公英制共存的当前,这点不应该做强制性规定。基本准则为:英制器件用英制绘制,公制器件用公制绘制【管脚数量多时必须累计误差是必须要考虑】
器件的封装公英制可不做强制性规定,但PCB整体栅格可做强制性规定(英制或公制)。
有关栅格的相关信可参帖子:
【给初学3-1】"off grid ”不值得困惑初学者的警告_[中国印制电路行业排行榜]
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=246905&fromuid=63313
由于PROTEL当前 DXP AD 的花哨,正在考虑 是否规定公司自建库(不考虑仿真的库) 中 取消 定义管脚属性,除电源属性保留外,其他管脚 均定义为被动引脚
这点大家是怎么看待的?(这点稍后将做进一步的说明)
很多二极管PIN脚是以A、K的 1A 2K
三极管是用 EBC
1B 2E 3C
场效应管是SGD
1G 2S 3D
极性电容 + -
1+ 2-
变为数字可以减少原理图和PCB对不上的的错误。
定义好PIN的方向有两个好处:
1. 方便读图,理解信号流的方向
2. 可以检查出错误,如输出对输出为错误,电源直接连接到输出为错误等
有关建库之类的参考文章网上有很多,大家可再仔细找找。当前论坛的帖子:
【给初学3-3】答非所问 杂乱汇总贴 “ 鱼 渔 ” & 提问的艺术
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=245988&fromuid=63313
中提到的链接地址:
http://bbs.eccn.com/viewthread.php?tid=36515&highlight=%2Bwanghanq 是早期为规范公司文档找的参考资料(现在网上类似资料更多)
现在说明下我“无奈”的举动,作为器件定义,管脚的属性定义是必须的(检查规则等级不同),当前ALTIUMT新增了器件的显示形式,但没有考虑有时这些显示会有其反面效果:花哨的外表,扰乱视觉的外表。如果 输入输出等额外的图形显示有选择项选择 是否显示将是一个好的改进! 只是做程序的有时并不做硬件设计,这个也许会成为 protel 转到 AD 后的另一个 永久 胎记 保留下去...

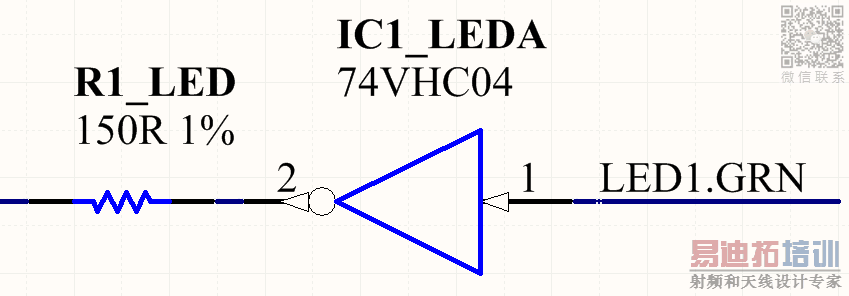

这个图片 管脚处看着直眼花

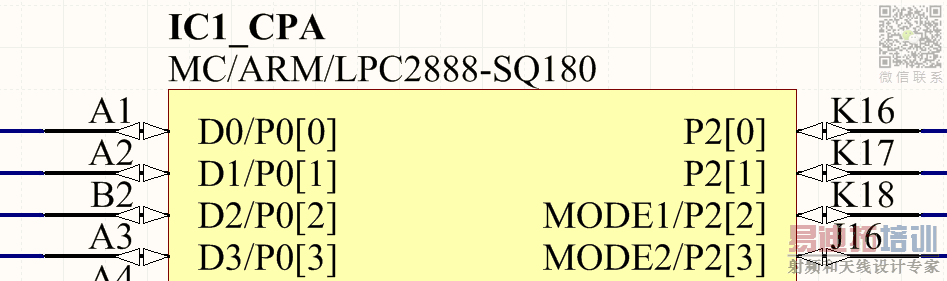

这个逻辑器件图形本身就有指向,现在又增加了眼花箭头(真正需要看到的部分,如圆圈反而不明显,略有 主次不分之嫌)
以上图片摘自 altium 提供案例:..\Examples\Reference Designs\Developer Tool - DT01
对于当前ALTIUM的pcb库来说,其自带的 ...\Library\PCB是很好的参考对象(考虑某些网友不会免费从官网下载此库故上传到这个帖子中):
论坛故障还没有清除?上传两个小于4M附件提示附件超大?大家到官网下载吧:
http://www.altium.com/community/libraries/en/libraries_home.cfm (感觉好像内容少了些,且无上图中的明显分类?)
AD的集成 IPC footprint wizard 工具 和 LP_Wizard 做出的器件是有风格上的区别,可依个人爱好选择,其他方面的是否有大的区别,可参之前的探讨:
请问下LP_Wizard怎么生成AD10的封装库?
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=245113&fromuid=63313
(此帖中有上面提到的pcb库下载地址)
有一些价值,值得一读。
