应届毕业生,刚画的毕业设计PCB,求指导

录入:edatop.com     点击:

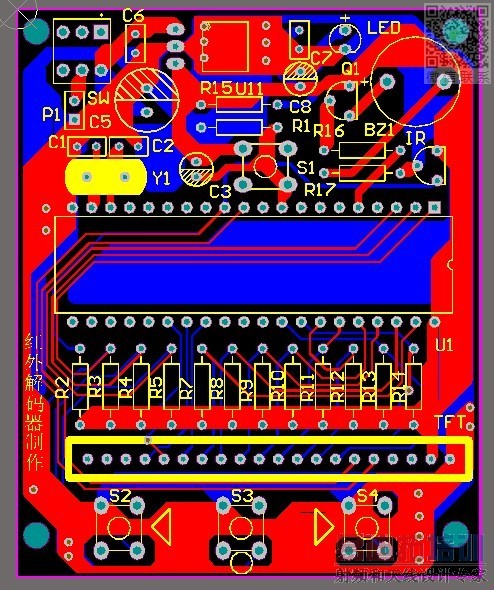

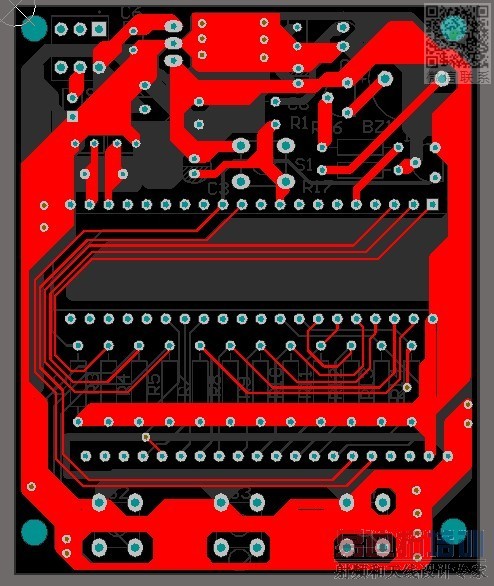

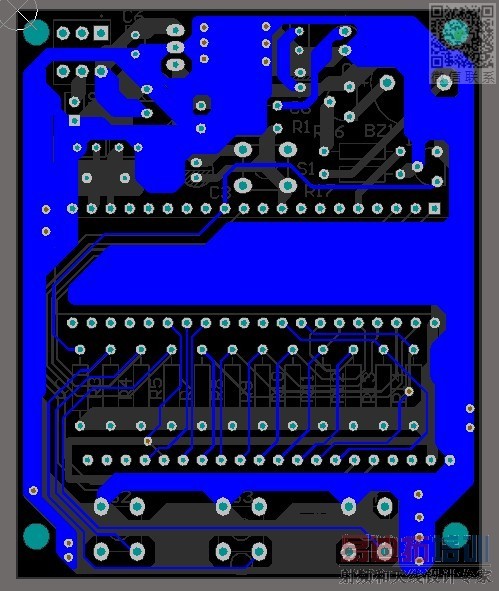

应届毕业生,刚画的毕业设计PCB,也不知道什么样的PCB是比较好的,求指导

你这铺铜没必要用勾的。而且你勾的时候出现缝隙了

整体感觉空间还可以进一步利用。你那一堆电阻可以用排阻,岂不是省很多空间,而且走线也可以有另一种可能。

恩,以后多加注意

恩,也考虑过,但是找了好久没有找到排阻,现在上面有的东西都是自己手头上以前做的东西拆下来的

淘宝,网上随便搜索,很多的,还有就是你的铺铜可以全部铺,螺丝固定孔的地方留开就行了

元器件布局,等等还可以优化,加油吧。

本公司专业生产单、双面、多层PCB;12小时、24小时、48小时加急,样板一律免费测试,样板交期3-4天 欢迎广大公司、贸易商和个人前来咨询、来电洽谈!与您携手,共创辉煌。
详情联系张先生  电话:13751088591 QQ:2577509609  257170580
邮箱:zhangweisongvip@163.com
网址:www.cxypcb.cn

专业pcb打样
(1) pcb单,双面板打样:500款/天
(2) pcb多层板打样:200款/天
(3) pcb单,双面批量:30000m2/月
(4)pcb多层板批量:1500m2/月
联系手机 15899751363   公司电话:0755-27556323  熊先生
业务QQ1301315721
  E-mail;pcb8866@163.com
公司网址 www.zopcb.com
阿里诚信通旺铺 http://pcb8666.cn.alibaba.com
诚信通旺旺 pcb8666

走线不合理导致你的铺铜看起来很别扭!整体还不错,加油!~~~

电路中几个电压?

走线不用那么绕的

第一次画是不错的了,多练习加油
