大家求救:急急急,关于Altium.Designer.Winter.09.SP3出错,

录入:edatop.com     点击:
我新安装的Altium.Designer.Winter.09.SP3(从朋友那拷贝过来的,他自己电脑可以用,也是win7系统,我的却不能用),电脑使用WIN7系统,安装完后显示没有注册,画电路图没有问题,但导入PCB时就会出错,之前还试过DXP 2004 ,也出现同样的问题,我不知道是不是自己的电脑出问题了,即使画的最简单的一个电路,都会显示那样的错误,就是元件脚与导线连接不上,真是纠结,希望前辈们能帮忙解决一下,非常非常感谢,如果三言两语说不清楚,可以加我Q,448548087,急切希望得到大家的帮助,谢谢!

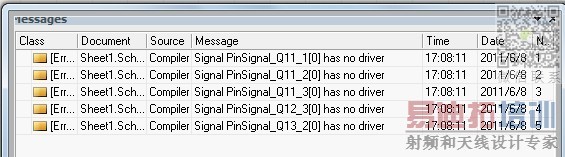

这是电路图中“project”中“compile document sheet.schdoc”时出错提示

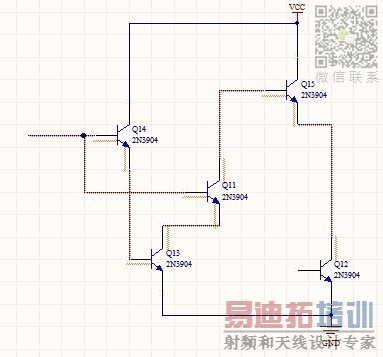

这是随便画的一个电路图

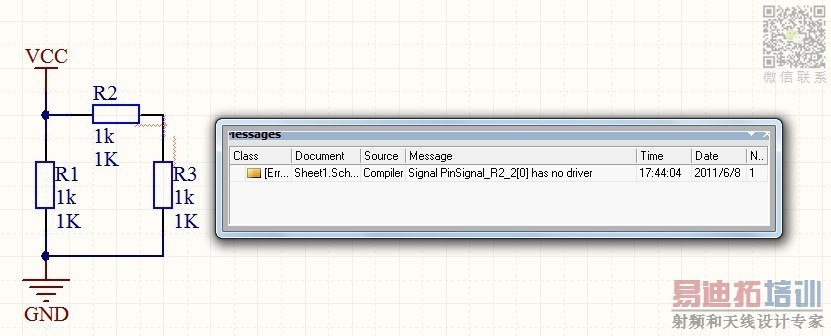

即使这么简单的电路也会出现一样的问题


而且“project”栏下的“project option”变成灰色,我朋友那并不是灰色


怎么没人帮忙解答呢

“安装完后显示没有注册” 是什么意思?

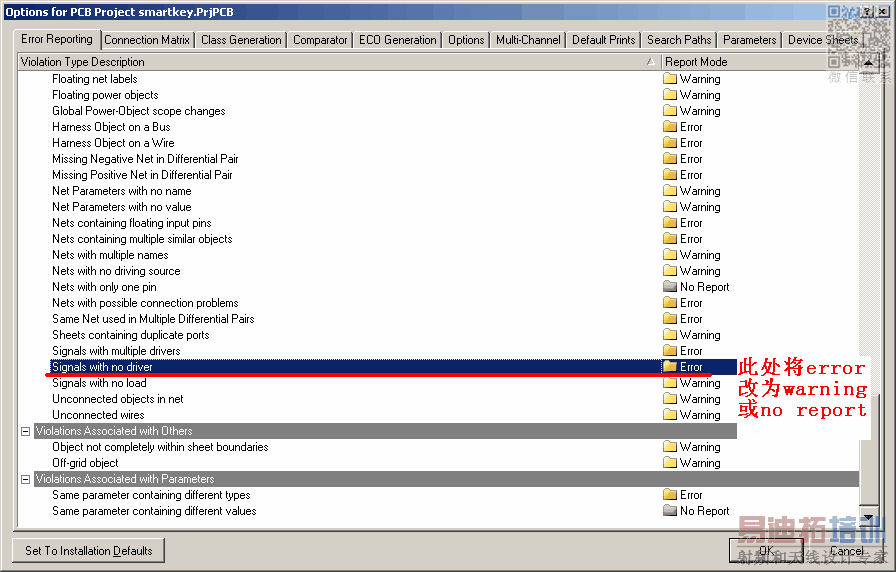

没有注册你是无法使用其功能的。就你贴图来看,你使用的是软件自带的元件库。而软件自带元件库中对管脚都进行了属性设置(好像用于仿真),有的属性的管脚需要驱动源,而你图纸中没有指定该驱动源。解决方法一:自行绘制图库,并将管脚属性设置为passive;方法二:打开软件自带元件库,将所有管脚属性修改为passive;方法三:在project--->project option的error reporting栏里如下图设置(至于该菜单灰色没有想到如何解决)。

这个貌似能解决问题呢~~~不过最好还是从实质上把问题给解决了的好。
