求解决方法:Altium Designer 中生成Drill Drawing
你从哪看到说有数量限制?
这类问题你自己用软件测试下就会有结果(比如 9个不同过孔时的生成图形)

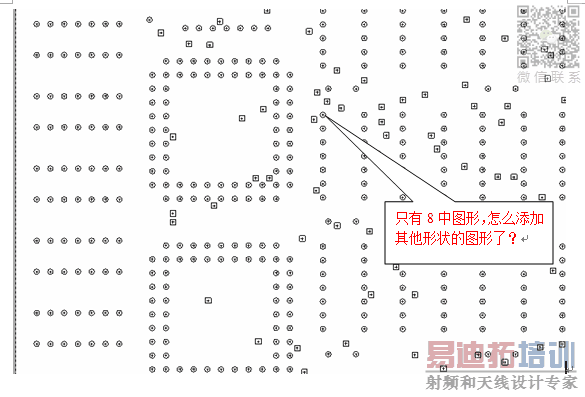

我就是通过测试才发现AD软件自带的只有8中图形来表示不同的孔径,当一个PCB板的孔径超过8种,第九种就会从已有的8种图形中任选一个来表示第九中孔径,只不过第九中孔径的图形用阴影来和前八种图形区分。而这样在黑白打印打孔图时显示效果不明显。要么哥们可以试一下。有其他解决方法吗?
阴影打印不明显?这个没有探讨过,不知可否指认符号?若有结果希望能共享下
让阴影显示明显的一个可以常试的方法:黑白(不是灰度)打印时,将打印的分辨率降低,如激光打印机,可设为600或更小,如 300 , 150 分辨率降低后细线条打印会变粗些。另:同样的情况下,喷墨打印机打印要明显些(也是分辨率的原因)
低语:印像中allegro好像可编辑此输出符号(有专人维护库文档前提下),这里若有必要,可尝试编辑
不知道能不能在AD软件中插入我们自己手工画的图形,这样就增加了图形的种类。在生成打孔图时,可以用不同图形表示不同孔径的大小。
建议:详细描述下你的应用(目的),让同行帮助评估下你这样做的必要性?
也许这样能解决您遇到的这个问题
主要是公司外协加工PCB板,打印打孔图并将同一尺寸孔径的孔用同一个图形来表示,这样便于图纸的查看、审核和印制板加工完成后,印制板检验人员与图纸进行比对。
图形不够的话可以用字符表示啊。
仔细看一下生成Drill Drawing 的那个页面,里面有个选项可以选择字符的。
哥们要不截图指示一下怎么操作? 我还是不会你说的方法。 谢谢!
哥们,这几天你比较忙? 抽空截图指导我一下在drill drawing 用字符表示不同孔径的方法,我自己还是没找到,小弟在这儿先谢谢了!
你总在你的那个对话框中找哪能找得到?
建议看看帖子:
【给初学】答非所问 杂乱汇总贴
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=245988
中提到的 提问的艺术
谢谢!问题解决
软件会自动生成,出gerber的时候提醒你一下,有必要把他追根究底吗
