PL2303的新旧封装差异

录入:edatop.com     点击:

大家好!我再画PL2303的原理图封装时,发现新的PL2303和旧的不太一样,引脚数量相同,但是有些引脚在注释不同,请问一下还能按照旧的封装画么,在电气连接上也能按照旧的么?

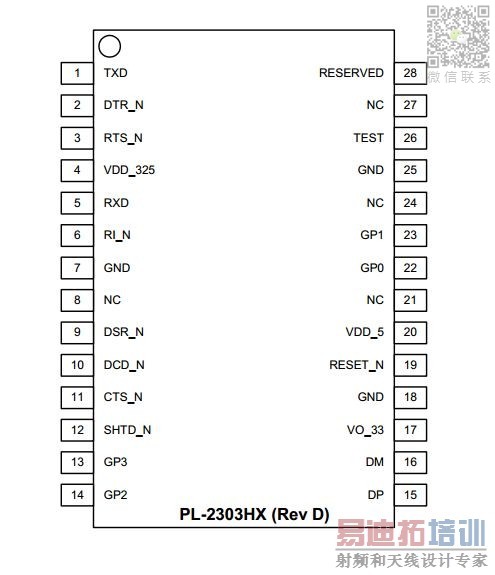

新封装

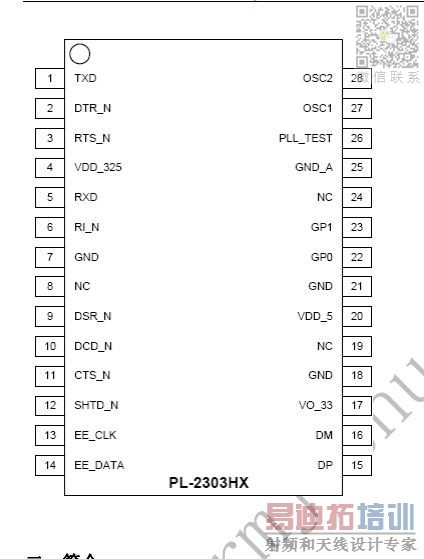

旧封装


看出来了   13,14脚不一样  是因为版本不一样   怎么画按你要用的芯片来
你要用哪个就画哪个

27、28也不一样
