怎样解决AD10导出gerber异形焊盘错误

用AD做的元件库，焊盘孔做成腰孔，导出的时候显示的是腰孔，但如果用CAM350打开的话焊盘上就没有孔了，仔细看孔跑到别的位置了，而且还是圆形的，
现在每次做这种孔都是用多个焊盘叠加的，看起来不是很舒服的，这个问题在所有的版本都一样，每次升级，我都尝试他自带的异形孔制作，但导出gerber
在CAM350中打开都出错，不知各位有没有成功的，有烦请来个教程，谢过！

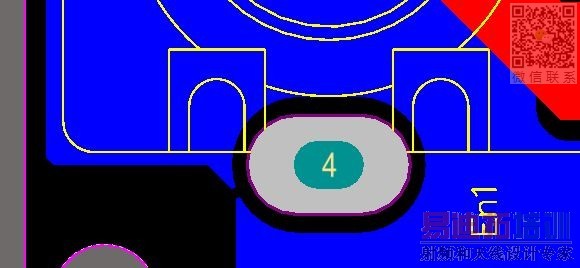

AD10中

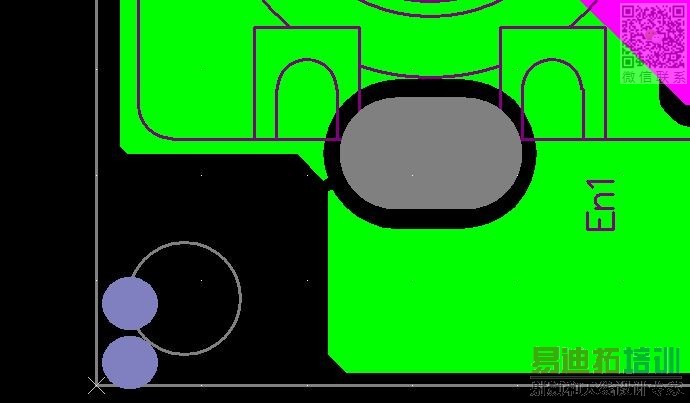

CAM350中
gerber

你用AD自带的gerber查看器查看会不会出现这种问题?

那个在钻孔数据显示，CAM350不能正常显示钻孔数据

Gerber是不包含钻孔数据的（NC Drill Files），要单独生成，跟在Gerber 给供应商

我提供给PCB厂的都是gerber和钻孔数据文件，他们也是用CAM350做菲林，以前这样做过一次，但这个孔在做板子时他们就没有打孔，所以如果CAM350打开如果不正常，作出的板子绝对不正常，我不可能每次都要提醒板厂某某位置的孔要做成腰孔，主要想问问各位是怎么做的，如果用AD做的这种异形孔的话，在350中能正确打开。

你还没有搞清楚，菲林是图像，钻孔数据是数控钻床的钻孔座标、孔径、怎么走法。你出现问题有以下原因：
1）你的Gerber没有生成钻孔数据；
2）你的供应商确实不行，不看钻孔数据。
我知道我们供应商没有钻孔数据是不能生产的，他们不会去根据Gerber来估计你的孔径。
至少我的供应商从来没有出过类似问题。

Eng老兄，可能是我没表述清楚，附图您看了没，第二个图的左下角有两个淡紫色的孔看到没，我的意思是ａｄ导出的腰孔的钻孔数据在ＣAM350中打开腰孔变成了圆孔而且孔的位置都是错误的，您可以实际操作试试就知道了，AD中的焊盘孔如果设置成腰孔在导出钻孔数据的时候会变成圆孔，而且在350中打开孔位还不对

这类和个人操作相关的问题 请 编辑一个简单的案例 自己操作后将你的案例及你的处理文档上发过来，
否则 即 耽搁 自己的事情，更对不住 热心网友的时间...
参考答案： 属于个人操作不当或软件安装问题导致(26514更新AD10操作正常)。



相关的话题：
1.不会有效快速 提问?
2.好像不翻看老帖?
3.不会搜索现成的答案?
这里提到的问题在 【给初学...】的主题贴中基本都有答案

看我发的http://www.pcbbbs.com/forum.php? ... 5200&extra=page%3D1可能有帮助

非常感谢freely老兄的文章，解释的也很详细，不过我经过多次尝试发现如果把“Leading/Trailing Zeroes”（前导/殿后零字符）选Keep leading and trialing zeroes的话也可以在CAM350中正确打开，因此如果不选择“抑制前导零字符”而选择“保持前导和殿后零字符”的话是否有什么不妥，另外这个选项在实际当中的重要性何在?网上或书上只介绍了选择抑制前导零字符但并未说明为何,哪位仁兄如对此熟悉还望不吝啬赐教，让我等才疏学浅之辈长长见识。在此谢过！

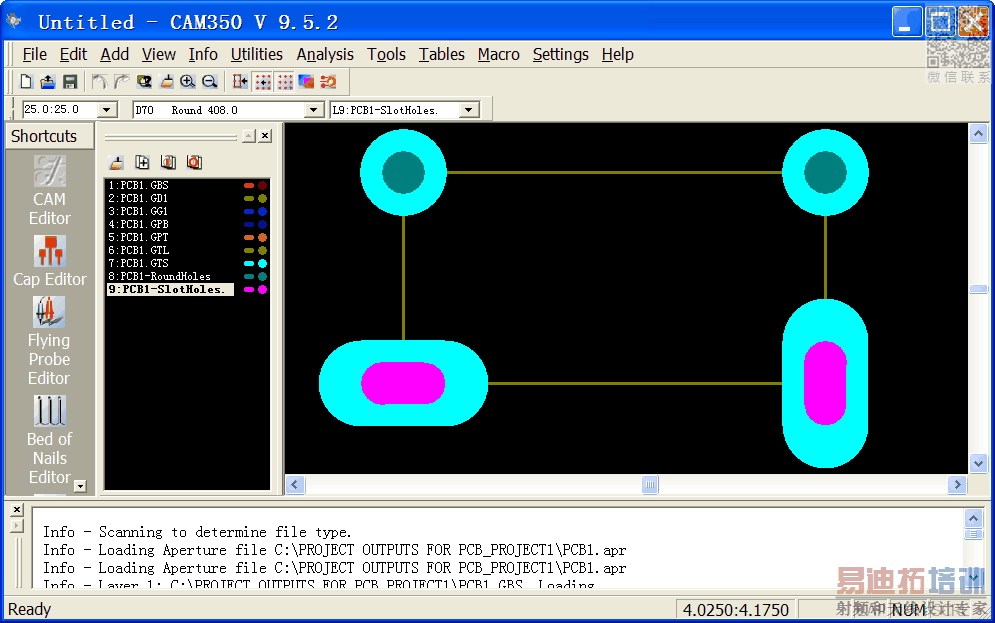

输出孔文件是要选择 G85 才行，（输出孔文件界面，确定按钮 上面倒数第2还是第3行，不太记得了）
