请教不规则填充的实现

录入:edatop.com     点击:

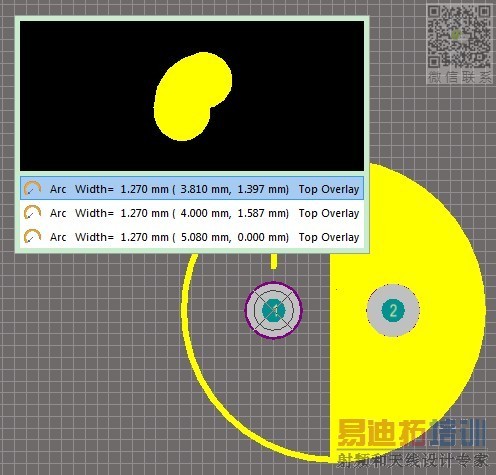

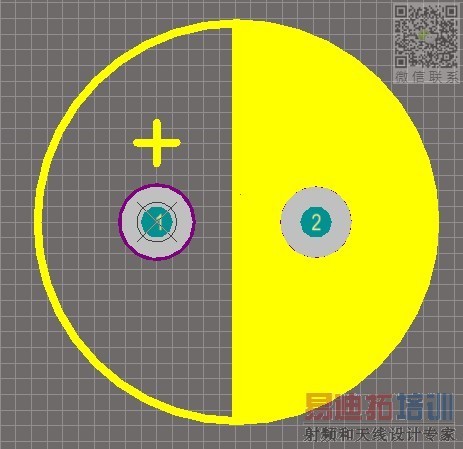

以下载的直插铝电解电容封装为例,图中黄色半圆形填充块是如何实现的(鼠标指针移动到上方时显示该填充块由很多弧形轨迹填充而成)?


谢谢sean0110的回复,这种方法可以,不过用这种方式生成的是实心的封闭区域(即连焊盘处也一并被丝印覆盖),后来找到另外一种方法(利用铺铜,稍微繁琐点),有兴趣的朋友可以到amobbs搜索一篇帖子“Protel中画半圆形填充元件的方法”;

找到之前 沟通的帖子,小编不妨参考看看:
AD09中两点疑问
http://www.eda365.com/thread-81740-1-1.html
