请求帮助
录入:edatop.com 点击:
恩。上次说的不是很清楚我的情况。我重新说明下。希望大家能听懂,帮我解决。因为我是新手,还不是很懂。谢谢大家!

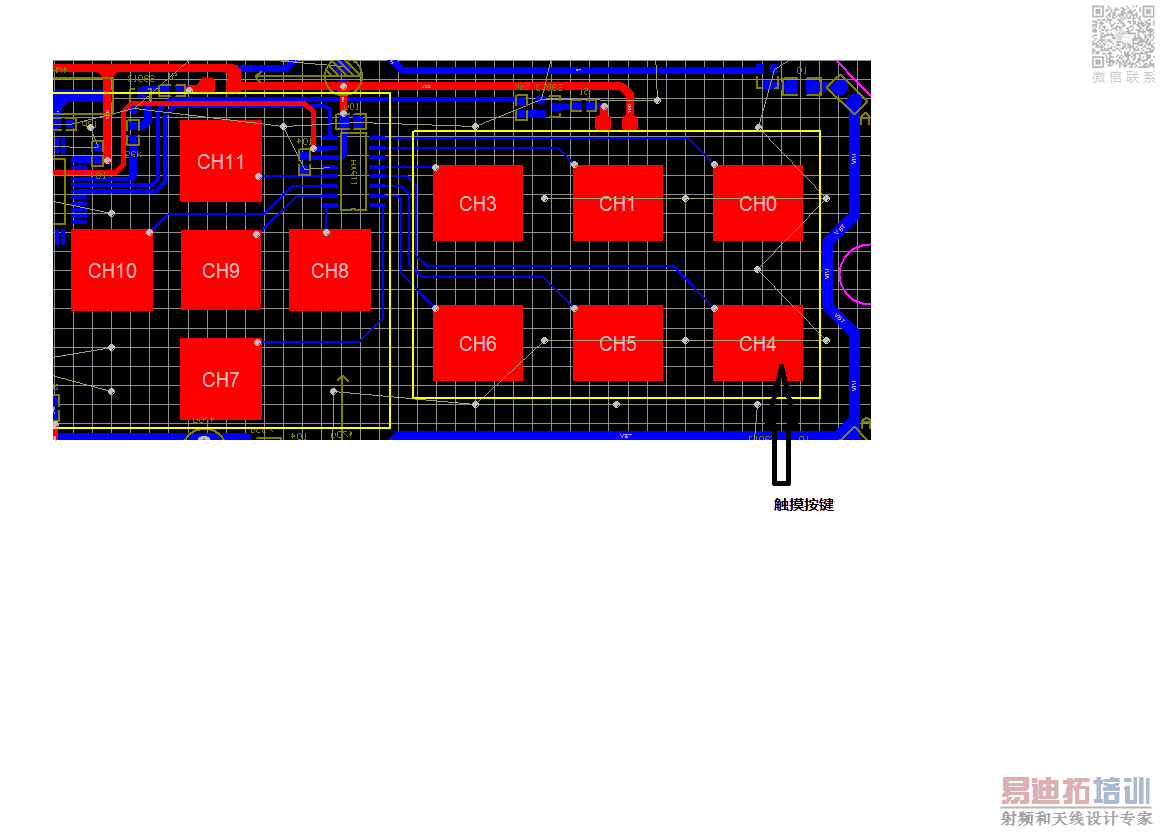

我现在的情况是这样的:我有一块画好的板子。里面红色的方形框为触摸按键,然后,我送去打样了时候,打样出来按键都被当成焊盘来做了,我和打样的公司沟通过,结果打出来还是当成焊盘了,我希望的是不要让它当成焊盘,而是器件这样。想问问大家有没有什么好的处理方法,能让它整块不是焊盘,而是只打样出在器件上的那个过孔呢?
我现在的情况是这样的:我有一块画好的板子。里面红色的方形框为触摸按键,然后,我送去打样了时候,打样出来按键都被当成焊盘来做了,我和打样的公司沟通过,结果打出来还是当成焊盘了,我希望的是不要让它当成焊盘,而是器件这样。想问问大家有没有什么好的处理方法,能让它整块不是焊盘,而是只打样出在器件上的那个过孔呢?
PCB板上怎么能画出器件?你这样画板子外发会出事的
既然不是要焊盘 你就不该在top layer层
我不知道你想要什么样的孔 如果是PCB板掏孔 你可以画keepout层
不是。我是通过画了那个按键以后放上去的。
你的意思是,我在画PCB库的时候要将红色的那个按键画在别的层吗?可是,我是要连接它的。
恩,不懂我这样说会不会让你明白、
不是。我是通过画了那个按键以后放上去的。
你的意思是,我在画PCB库的时候要将红色的那个按键画在别的层吗?可是,我是要连接它的。
恩,不懂我这样说会不会让你明白、
? 不是提示你用3D模式看你的文档?
或者你直接放 案例 文档放上来就不会耽搁参与者的时间了
