Altium Designer出PDF文件的几个问题
录入:edatop.com 点击:
RT请教下:
1、PCB板的每层都可以单独出一个PDF文件,这样比较麻烦,能由一个PDF文件实现吗,一个页面只显示PCB板的一层?
2、丝印层的PDF文件可以设置在点击封装的丝印时高亮显示对应的封装位号吗,(据贴片厂师傅说有人给他们的PDF有这样的功能,但他不知道是不是由Altium Designer产生的)我也想请教下是不是其他EDA软件才可以实现?
1、PCB板的每层都可以单独出一个PDF文件,这样比较麻烦,能由一个PDF文件实现吗,一个页面只显示PCB板的一层?
2、丝印层的PDF文件可以设置在点击封装的丝印时高亮显示对应的封装位号吗,(据贴片厂师傅说有人给他们的PDF有这样的功能,但他不知道是不是由Altium Designer产生的)我也想请教下是不是其他EDA软件才可以实现?

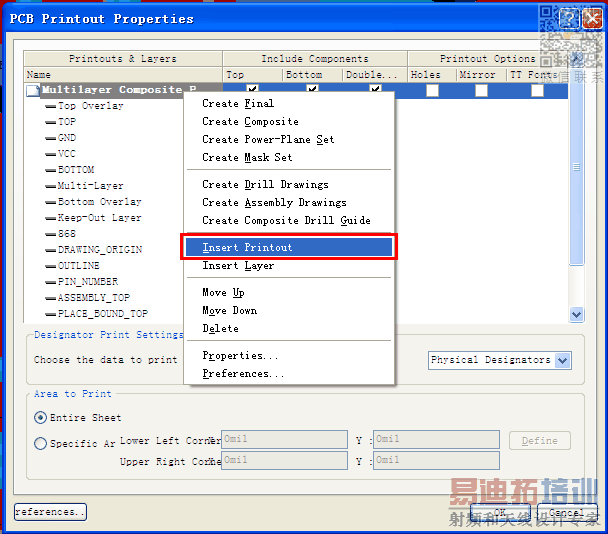

第一个问题是可以的...在打印页面设置的时候可以添加页面..需要多少页就添加多少...然后自行分配层就好了...如下图...
至于你说的第二个问题真没见过有这样功能的...
AD一般都是用smart PDF功能 PADS中的PDF好像位号之类的分的很清
不知道动到哪里了,现在输出PCB文件空白
