从AD6.9一直到现在AD10目前最新版一直没解决的BUG

录入:edatop.com     点击:
这个BUG wanghanq元老老早就提出来了!这里重提一下!

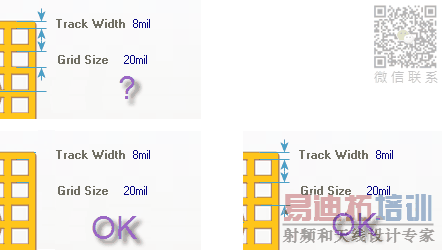

栅格尺寸中对应的指示位置图示有错,易误导初使用者。
栅格尺寸是相邻两导线中心线之间的距离,如果用当前的图描述的话,箭头都在在线的上边沿,或都在下边沿。
显然若是画出图示中所标尺寸的铺铜,栅格尺寸需要设为:28mil。

我们菜鸟看的确实麻烦,我就不知道怎么办,看来,我要这样做,谢谢提示

其实这只是个人的理解不同而已,并没有什么大不了的,不值得大惊小怪

只能说你理解有问题!

胎记保留是有必要的,能够证明产品的延续性。
AD保留了某些从DOS版protel就有的胎记(小遗憾),这个栅格箭头胎记则是记录AD跨时代的标记,很值得保留。
何况这个胎记很多人都没看出哪里有不对,并会善意的提示说是我们自己的理解有问题,这可能是对的。
工程师要紧跟时代步伐,不再需要有严谨的态度,要有一个说服市场和驾驭市场的能力,
手机屏幕小可以解释为“单手使用和操作方便”,手机屏幕改大后可以解释为“此用语征集中_选中着将有大奖等候
后期手机只是加长设计,单手抓握仍然方便...  不足点是手机放在裤后袋有被压弯的可能...




这个箭头部位误差仅会给初学者带来一时的疑惑,提醒使用者软件会有小遗漏存在,保留着还是很好的。
(此类胎记仅了解即可,不必深究。)
