QualECAD_View3D_99se怎么使用,求教

录入:edatop.com     点击:

辅助编辑原因:修改标题,原标题“QualECAD_View3D_99se怎么使用,求教高手”
一直觉的自己设计的PCB无法实时观看实物效果,又觉的PROTEL99SE自带的3D功能不理想,在网上看别人说QualECAD_View3D_99se这个插件不错,但下载来不会使用,再看PROTEL99中的3D效果还是那样,不知道是装错了还是不会设置,请教高手指点一二。不胜感谢!

protel的3d效果就是这个样子的

但我见过别人用那个插件后,可以极好的

器件的3D显示需要库的支持,个人兴趣可自建相关的库文档(如免费下载共享的3D库、自建相关器件)来达到自己的应用需求。
PCB的3D显示能已更直观的方式将PCB展现给初学者...
自AD9之后,AD在3D方面可在常规工作中起到更大的作用:直观的单层显示内部铜皮连接情况、可通过3D直观的检查PCB的相关设置是否正确、在3D下直观的检查字符的重叠情况、...    利用直观的3D显示,新手可快速建立起对PCB的认识...

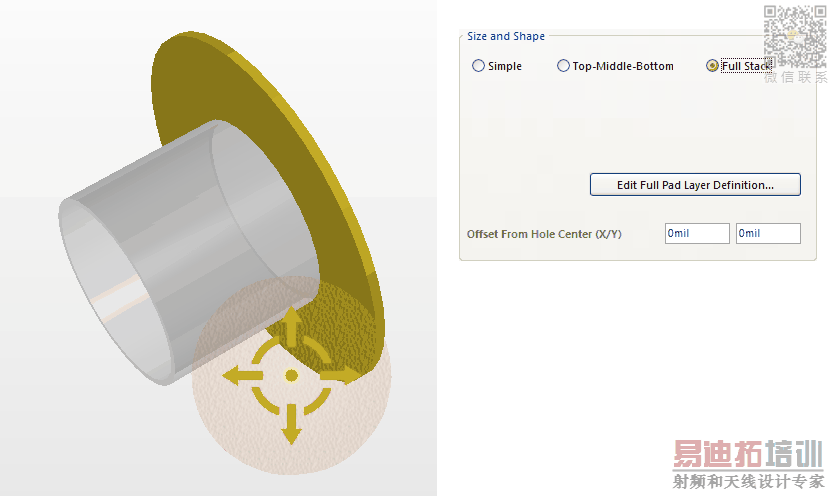

直观的非沉铜过孔显示

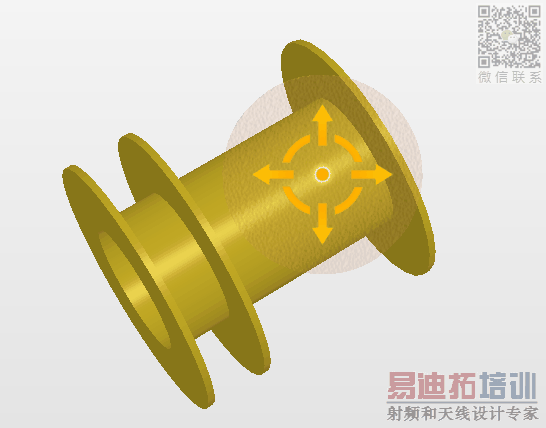

直观的内层铜皮显示(此图未画走线)

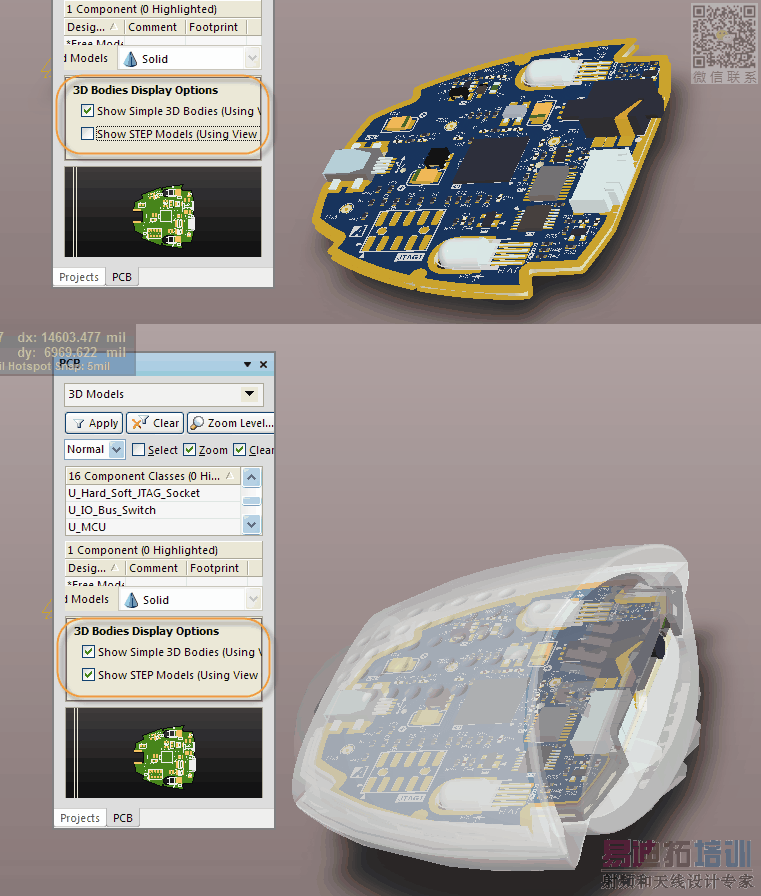

如果你有丰富的 器件3D 库,可更直观的显示装配情况



Altium designer中 3D效果的显示效果取决于库的制作细腻程度,简单的应用如预装配。
设计PCB时可把PCB文件导出为STEP格式,由模具工程师进行配合检查,也可以把外壳的STEP文件导入到Altium Designer中,配合PCB做装配检查等。
altium 在这方面的新闻(转载):

       所有的东西都在这里,并以3D方式呈现,您可以使用它查看、操作和检查任何准确的装配,譬如三维间距检查,确保各元器件之间及与机械外壳之间不会产生间距冲突。

       所有这一切的配合,完美的实现了机械与电子的协同设计,从而确保最终加工后的产品能无缝顺利装配,大大提高了设计效率,缩短了设计周期。

ECAD 满足MCAD      2010年

       今天的产品的电子设计和结构装配设计必须互相协同,才能完美的组装在一起。将一块PCB板与它的机壳或者外壳很好地装配起来,是当前设计中的重大挑战。一旦出现错误的匹配,那么必将造成很大的设计的重复和拖延。
       Altium Designer提供先进的数据桥梁连接到机械CAD的世界,消除了机械装配错误的风险。使用Altium Designer ECAD和MCAD在一个统一的设计环境中协同工作。
PCB建模
       其他的EDA的工具只是 简单地把板子的轮廓和粗糙的器件信息导出为一个IDF文件到机械设计软件中。与它们不同,Altium Designer使用了STEP模型,并且可以在PCB设计环境中对3D模型进行编辑。从而,呈现了实时的3D体,用于检查、修改以及精确的尺寸信息。
       软件允许在结构设计约束中定义板子的形状、器件的布局以及外壳的间距的规则,从而不用将设计文件在电子和机械软件之间来回传递。整个装配板可以被保存为STEP文件,这个文件可以非常容易的导入到3D的机械设计当中。

PCB编辑器中的独特3D-模式
       通过利用当今的价廉、高性能的PC显卡的硬件加速能力,Altium Designer 在PCB空间中实现了实时的3D呈现,而不需要特定的计算机设备。放大到最小的细部、在整个板层中“飞跃”或者根据已经定义的的轴线来旋转整个安装板。
如果3D模型是被嵌入到了板子的设计当中的,并且作为一个自由模型直接被放置在了PCB空间中,那么它们都可以任意时刻被查看或者进行操作。器件体、3D外壳模型、甚至是铜线都可以按照所选择的大小和透明度实时呈现。
拥有在手边的精确的3D查看,我们能够看到即将所发送给生产厂商的文件,并且在板子离开设计环境之前及时发现制造问题。发现很多常规中容易隐藏的错误,比如丝印超过了阻焊边界等。以及在PCB设计空间中查看到板子装配好的复杂程度。

导入或者嵌入3D模型
       Altium Designer提供了多种为2D和3D模型数据导入工具。在设计库中使用了标准的STEP数据格式。
链接制造商的网站上的器件模型、MCAD的数据或者公司的数据库信息,这些模型将在3D编辑器中以非嵌入的形式呈现,例如组件或者外壳。另外,我们还可以使用Altium Designer的3D体编辑器生成自己的3D模型。

导入和导出总体3D装配文件
       使用Altium Designer的STEP导入系统,我们可以从MCAD那里导入需要的复杂的3D数据文件。
自动地从导入的MCAD数据中定义设计初始的板外框,包括安装孔和槽型区域等精确尺寸信息。ECAD和MCAD之间的3D数据流是双向的,所以对于你的PCB装配的模型数据能够被回传到MCAD中。

机械间距检测
       为了消除错误并且确保所有的部分都能够完美的装配在了一起,Altium Designer在3D PCB空间中提供了尺寸限制检查,根据用户定义的间距规则进行管理,间距冲突可以被实时地发现并且进行分析。
我们不再需要将装配板的数据导出到MCAD软件中,间距冲突检测将产生一个准确的ECO返回到ECAD领域。然后重新再导出更新后的板子给MCAD设计工程师进行检查。所有这些可以轻易、实时、准确地在Altium Designer的3D编辑环境中实现。

共享3D机械数据——实时的
       Altium Designer中内嵌的协同功能,允许ECAD和MCAD的工程师来共享被放入公共位置的STEP模型数据。共享了的3D模型文件在这两个领域中都提供了一个实时链接。如果模型文件被机械工程师更新(比如,外壳已经被修改),那么高度关注这个数据在PCB空间中将会产生一个更新提示。

真正的ECAD-MCAD的协作
       Altium Designer为ECAD-MCAD协同设计,开创了一个新的机会。直接的、实时的3D模型数据的共享意味着机械和电子设计工程师可以并行的,以最小的风险来整合设计数据。
如果设计信息能够自由和可靠的在ECAD和MCAD工程师之间进行流动,那么这两个领域的设计合作能够达到更高水平。任意的修改能够在两个方向上进行建议和论证,使得设计工程师可以在两个领域内充分的利用其灵活性和各种选择。

呵呵,只想学会AD10操作,不过还是谢谢了,希望您可在百忙之中抽空教教我

停止-深圳 急寻 Altium Designer 10 老师(暂时决定自学)
http://www.eda365.com/forum.php?mod=viewthread&tid=89185&fromuid=4169
