为什么PCB导出3D没有导线和焊盘

录入:edatop.com     点击:
AD10里面画的3D图,转换STP输出,结果在proe里面没有看到导线和焊盘。怎么回事啊。?

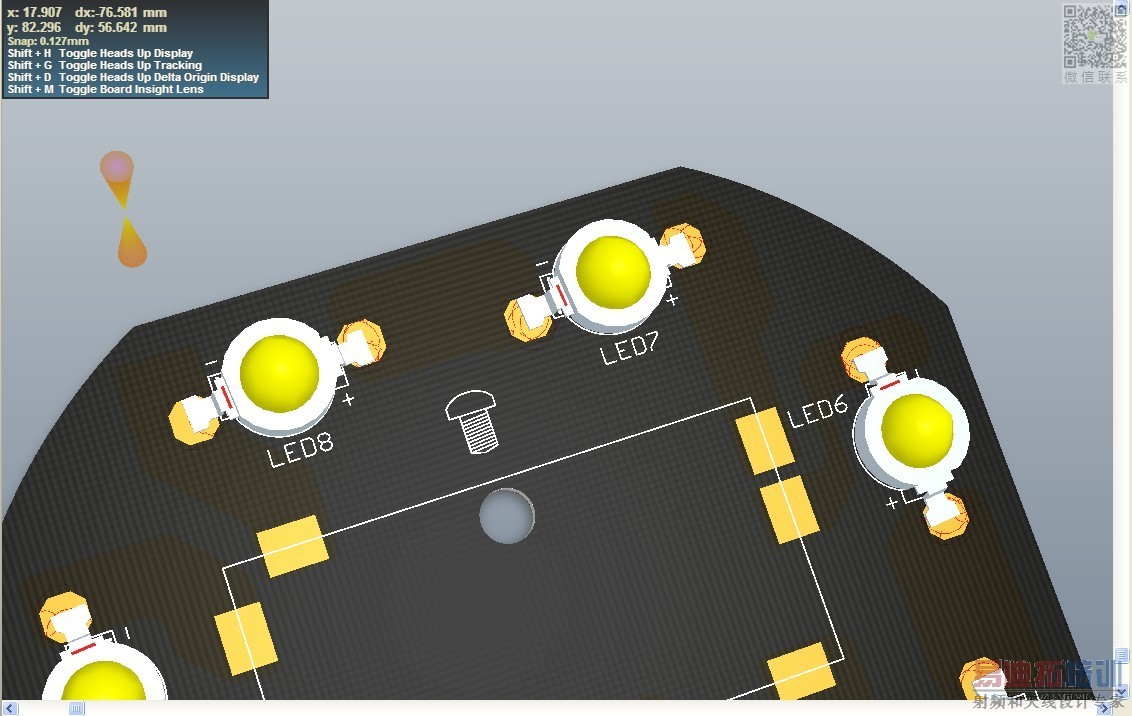

AD10里面的图纸。


PROE里面看到的。可以看到,丝印和焊盘都不见了。
导线

这个算是正常的   stp只保留外形尺寸   丝印  焊盘属于贴图  没有厚度尺寸的

Step 导出
http://www.pcbbbs.com/forum.php? ... 49335&fromuid=63313
