关于最近使用（初学）AD9的几点问题分享
录入：edatop.com 点击：
诸位TX，小弟新入论坛，初学AD9，请多多指教。
我们这个论坛最爽的就是下载了，不像其他地方需要这个币，那个币的，也不要什么分数，绝对的赞一个。
我以前一直用99se，现在才改用AD9。这段时间在使用中也遇见了不少的问题，希望可以和大家一起交流一下：
1，CAD图形的导入
我画的板一般都是别人用CAD画好的，转换成板形状就是导入了。原来的99se只能接受DXF格式的，而AD则可以接受DWG或者DXF格式的图形，导入前必须把文件另存为CAD2000的，这样导入才不会出错。导入的其他设置我就 不多说了，单位什么的那些；
2，CAD图形导入出错
前段时间我画个板，倒进去后，圆弧的细条全部丢失了，若要自己画恐怕难以保证精度。后来才知道是圆弧半径超标导致的，解决的方法是在CAD里用标注把圆弧的半径的都标出来，再导入，成功了！
3，CAD图形导入只有部分
一个CAD文件，我导入进来，却只有部分线条进来。询问结构工程师后才知道原来CAD图形锁住了，在CAD里把所以线条解锁后，导入正常；
4，X,Y轴翻转害死人
我没有自己的库，我的是从别人给我的PCB文件生成的，哪知道那位工程师也是新手，并且在画板的时候对SOT23封装使用了X轴翻转，使得引脚定义错误，而我呢也是大意了，竟然不记得9013的引脚定义，直接画了板打了样呵呵，深刻教训啊！我现在还想不到什么元件需要在放置的时候需要进行X或Y轴的翻转的，而且的你翻的时候都 有警告出来的。（知道的TX请知我一声啊）
5，AD9启动后卡死
我的AD9在启动后，你打开一个文件，放大缩小，它就会卡死在那，什么反应没有，过1分钟后吧，自己好了。这个问题真不知道怎么解决，不止是我的机子是这样的。电脑配置一般，就是I5，4G内存这样。期待解决
6，ADVPCB.DLL错误
这个问题真的是搞死人，能白废掉你一天的功夫。怎么来的呢?我们的板子要求修理敷铜的尖角，这样我只能把敷铜解锁，一点点的去修掉那些边角料。若是一不小心移动了某条敷铜的线，就会有提示框出来，说的什么ADVPCB.DLL错误，要你点确定，一次还不怕，若出现几次就会出现很可怕的事情了：无法保存！次奥，一直有一个垃圾窗口在那，让你点reload……完了，就是重新载入你改之前的那文件……擦！
其实这个我也可以忍受，最恐怖的如果你出错几次后，板子上会莫名其妙的丢失掉一些“圆”，不管是哪个层的，甚至是敷铜的圆。我的板子的一些圆的孔都不见了，是keepout画的。甚至集成在封装里的也照样丢。敷铜包围keepout的圆也丢了，但是有些圆又没有丢……
这个问题一直缠绕着我，我现在养成了画一条线就保存一下 的习惯了，被逼的！
7，关于封装的更改
前面我看了一遍文章说到更改了封装后要更新到PCB的事，就是说你更改了封装，但是你没有改名，要更新的得把旧的删掉，再放置新的。而我是这样做的，我在旧元件的属性里面把封装改成其他名字，再改回来，就OK了，这样你也不用去从原理图那更新过来了，而且引脚的网络都是对的，你重新放一些位置就可以了。像我前面说到因为我文件出错封装会丢孔，那我检查发现后只需要把这个封装改名成相近引脚数的封装，确定后再改回来，这个封装就正常了，而且位置丝毫不差，对于元件要精确定位的板子还是比较合适的。
8，关于GND线路的绘制
我的习惯是留到最后才处理GND网络，而且我不给它画一条线连通，我都是用过孔，然后一片敷铜过去，发现盲区又添加GND过孔，再敷铜，GND 就全部通了，呵呵不知道妥否?我这的前辈说敷铜的毛边和尖角会形成一个个小型天线，引入干扰，不能留。要修掉。请问是不是这样的?大家都怎么处理敷铜?现在我都一块一块的敷铜了，只是时间要多花很多，不过板子好看多了
本来想到很多东西但是一下忘记了，大概就先说这么多吧！明天再说！
我们这个论坛最爽的就是下载了，不像其他地方需要这个币，那个币的，也不要什么分数，绝对的赞一个。
我以前一直用99se，现在才改用AD9。这段时间在使用中也遇见了不少的问题，希望可以和大家一起交流一下：
1，CAD图形的导入
我画的板一般都是别人用CAD画好的，转换成板形状就是导入了。原来的99se只能接受DXF格式的，而AD则可以接受DWG或者DXF格式的图形，导入前必须把文件另存为CAD2000的，这样导入才不会出错。导入的其他设置我就 不多说了，单位什么的那些；
2，CAD图形导入出错
前段时间我画个板，倒进去后，圆弧的细条全部丢失了，若要自己画恐怕难以保证精度。后来才知道是圆弧半径超标导致的，解决的方法是在CAD里用标注把圆弧的半径的都标出来，再导入，成功了！
3，CAD图形导入只有部分
一个CAD文件，我导入进来，却只有部分线条进来。询问结构工程师后才知道原来CAD图形锁住了，在CAD里把所以线条解锁后，导入正常；
4，X,Y轴翻转害死人
我没有自己的库，我的是从别人给我的PCB文件生成的，哪知道那位工程师也是新手，并且在画板的时候对SOT23封装使用了X轴翻转，使得引脚定义错误，而我呢也是大意了，竟然不记得9013的引脚定义，直接画了板打了样呵呵，深刻教训啊！我现在还想不到什么元件需要在放置的时候需要进行X或Y轴的翻转的，而且的你翻的时候都 有警告出来的。（知道的TX请知我一声啊）
5，AD9启动后卡死
我的AD9在启动后，你打开一个文件，放大缩小，它就会卡死在那，什么反应没有，过1分钟后吧，自己好了。这个问题真不知道怎么解决，不止是我的机子是这样的。电脑配置一般，就是I5，4G内存这样。期待解决
6，ADVPCB.DLL错误
这个问题真的是搞死人，能白废掉你一天的功夫。怎么来的呢?我们的板子要求修理敷铜的尖角，这样我只能把敷铜解锁，一点点的去修掉那些边角料。若是一不小心移动了某条敷铜的线，就会有提示框出来，说的什么ADVPCB.DLL错误，要你点确定，一次还不怕，若出现几次就会出现很可怕的事情了：无法保存！次奥，一直有一个垃圾窗口在那，让你点reload……完了，就是重新载入你改之前的那文件……擦！
其实这个我也可以忍受，最恐怖的如果你出错几次后，板子上会莫名其妙的丢失掉一些“圆”，不管是哪个层的，甚至是敷铜的圆。我的板子的一些圆的孔都不见了，是keepout画的。甚至集成在封装里的也照样丢。敷铜包围keepout的圆也丢了，但是有些圆又没有丢……
这个问题一直缠绕着我，我现在养成了画一条线就保存一下 的习惯了，被逼的！
7，关于封装的更改
前面我看了一遍文章说到更改了封装后要更新到PCB的事，就是说你更改了封装，但是你没有改名，要更新的得把旧的删掉，再放置新的。而我是这样做的，我在旧元件的属性里面把封装改成其他名字，再改回来，就OK了，这样你也不用去从原理图那更新过来了，而且引脚的网络都是对的，你重新放一些位置就可以了。像我前面说到因为我文件出错封装会丢孔，那我检查发现后只需要把这个封装改名成相近引脚数的封装，确定后再改回来，这个封装就正常了，而且位置丝毫不差，对于元件要精确定位的板子还是比较合适的。
8，关于GND线路的绘制
我的习惯是留到最后才处理GND网络，而且我不给它画一条线连通，我都是用过孔，然后一片敷铜过去，发现盲区又添加GND过孔，再敷铜，GND 就全部通了，呵呵不知道妥否?我这的前辈说敷铜的毛边和尖角会形成一个个小型天线，引入干扰，不能留。要修掉。请问是不是这样的?大家都怎么处理敷铜?现在我都一块一块的敷铜了，只是时间要多花很多，不过板子好看多了
本来想到很多东西但是一下忘记了，大概就先说这么多吧！明天再说！
感谢小编分享自己的学习心得。既然是学习心得，描述中可能会有不当的地方，如果小编方便时，不妨放置些操作案例供网友参考。
略有疑义的内容：
4，X,Y轴翻转害死人 ...
：此翻转含义就是镜像处理，通常操作中需要做镜像处理的器件很少
5，AD9启动后卡死 ...
:操作系统环境等描述不清，比你配置你的电脑运行AD9的大有人在，但不一定有你这里描述的情况发生。但不排除你接触的PCB多为大型高密度板...
故建议补充环境说明，方便时附上案例供网友测试...
6，ADVPCB.DLL错误 ...
:我们是要养成存盘的好习惯，但从接触多年的情形看，很少有这类的困惑。建议检查是否自己操作或文档本身含有某些“不规范”因素导致。此类问题提出最好附上可供网友操作案例 供测试...
7，关于封装的更改 ...
:通常正常操作中不会出现问题，此处繁琐的描述没理解
谢谢支持。
对于4，我的意思是说应该禁止在layout时使用封装的镜像功能，或者说谨慎使用吧，一般的翻转就用空格键就好了。

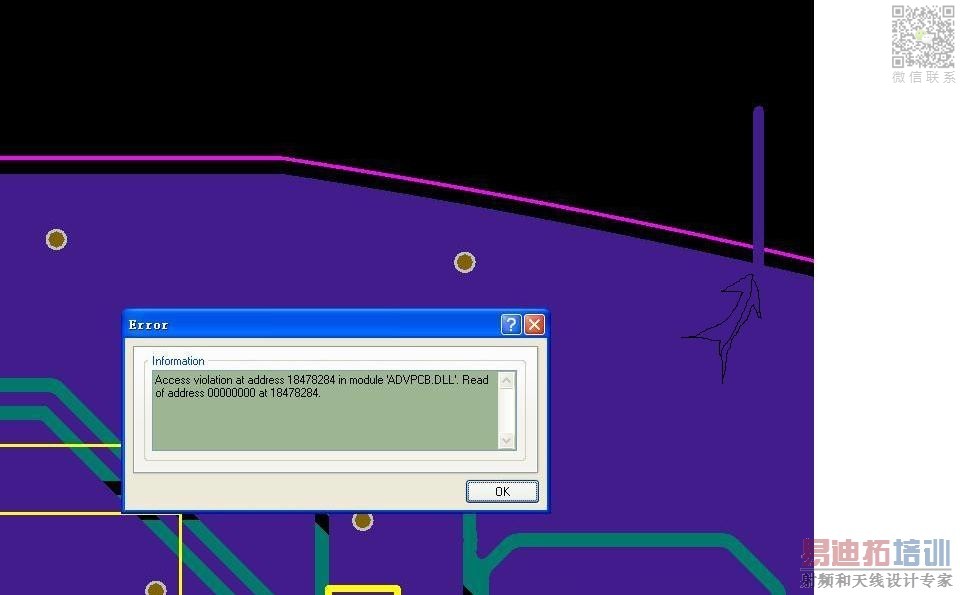

ADVPCB出错如下图：当我解锁敷铜并将线条拉出后就出错了

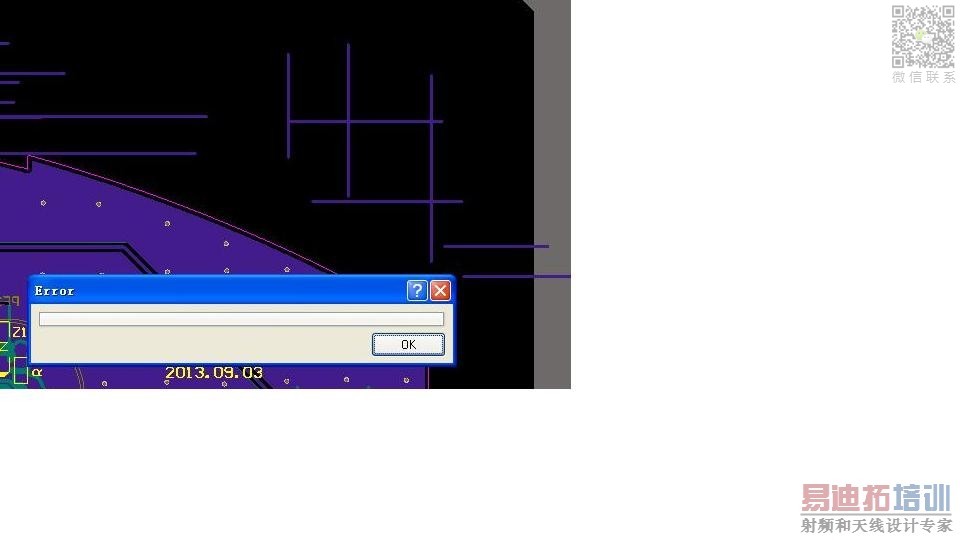

连几次后竟然连错误提示的文字都不见了
系统是XP，
关于封装的更改那个，我在我们论坛看到一帖子说了他的方法，我找不到哪帖子了，我在这里只是做另外一种方法，我觉得应该还有更好的方法
