新人,向各位前辈问好,顺便请教个问题,
录入:edatop.com 点击:

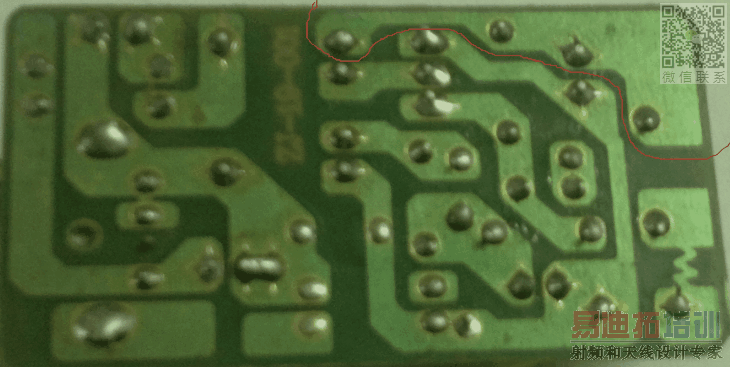

小子新入行,刚自学了AD,有个问题想请教下,,如我上传的图片,,,此PCB板的布线是怎么把焊盘周围用铜箔包住啊?我用放置走线和互交式布线都不行啊,难道是用覆铜工具,但用覆铜的话,那画出此电路图得有多难啊?求解,谢谢
坐等解答啊
已经明白怎么回事,,此贴沉吧,谢谢
明白后分享更好
帖子是给众人看的,不用处理或删除 期待您的初学分享...
这类根据自己的情况酌情处理(线条+块+铺铜...),类似产品参:
一款PCB板,排得不错,大家参考一下
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=162030&fromuid=63313
