PCB复制出现问题

录入:edatop.com     点击:

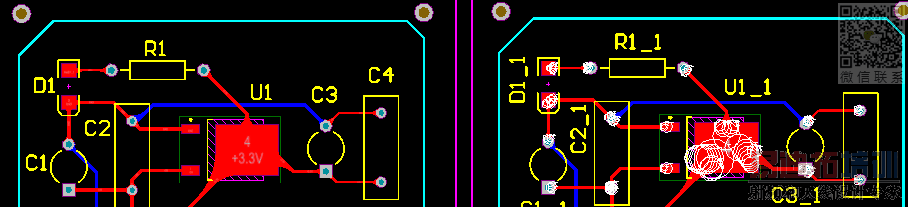

右边是左边版的复制,为什么会在连接点出现一圈圈的波纹,查错说短路了,求大神指导!


呵呵,谢谢回复。是拼版操作,忽略DRC短路规则之后,那些波纹都消失了。

拼板操作的话,有两种方式可供选择:
1. 可以利用智能粘贴 实现 (位号可以保持不变)
2. 利用里面的拼板命令自动实现
