AD库中配套使用器件如何体现?
有些保险丝和保险丝夹,电池和电池盒都是配套使用的,我们希望在PCB导出清单中都能体现保险丝和保险丝夹,电池和电池盒,请教下大家这些在原理图和PCB上是怎么体现的?目前我的做法是分别给他们都建有原理图模型和PCB封装。这样在导出清单都能体现了。但是总感觉这样还不是很好。在网上查找保险丝用F1A表示,保险丝夹用F1B表示,可是单独分开做的话,就不能这么表示了,只能是F1,J1之类的。希望大家能看得懂我在说什么…………
保险丝, 如何, 电池, 懂我, 模型
料单的生成方式 AD 比 99SE 增加了更多的可选方式,更灵活
对软件操作不是很熟悉的或许需要调整自己的某些习惯,比如:
1. 如果感觉某个网站内容有一定的沉淀,不妨静下心 认真翻看之前的老帖子中各楼层的有效内容
备注:老帖子不是指我整理的帖子,我的只是网络中““冰山一角”...
2.扩展性的思维习惯,一个帖子,真正的精华或许不在小编的提问主题,或许网友的参于有更多值得参考的内容
看到你最近翻看的并回复的帖子,其实都有在 【给初学3-..】中提及,
我没有希望大家能做到翻看站内所有帖子(很早之前针对某个栏目我做过这样的尝试,亦有很多的收获...)
热心网友的发帖内容,有时是有感而发,但不一定是针对小编的问题...
针对你当前提到的问题,可以说这个在【给初学3-】有详细的解说,只是你没有注意到那里的内容 关键字“BOM”。
实现的方式比如下面的一种,只是【给初学3-】中的重复
图片当前网站故障不能上传,稍后补过来,这个话题好像老早之前有网友提出过,不知当时是否有可参考的地方,你不妨用搜索引擎搜索以往的咨询
当前最大的感受如帖子中描述:
【提问贴格式】图、文(精心、诚意的描述)、案例(方便网友沟通)
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=257222&fromuid=63313
是否“已基本解决”,就看各位初学者自己的努力和...
新手报道第一贴
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=257278&fromuid=63313

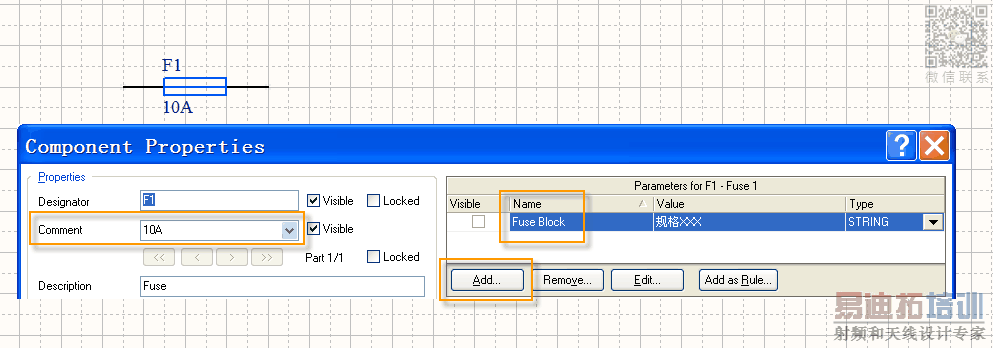

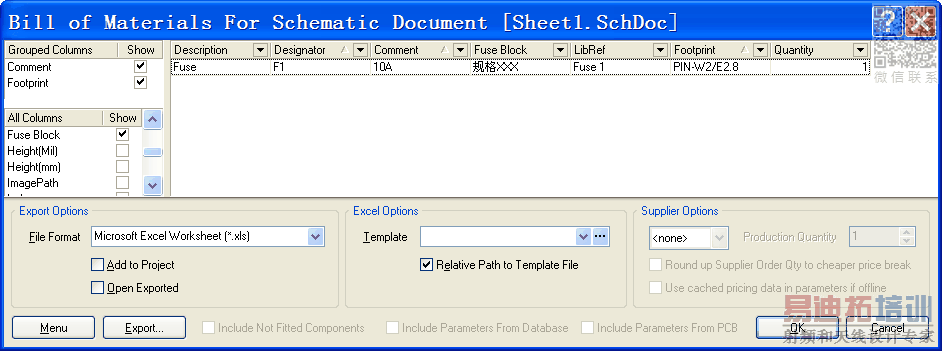

保险丝和保险丝夹在原理图上就用一个保险丝来体现,只是在参数里面多了一个定义块,但是在导出清单时依然还是要备注的。
是希望自动生产的BOM不需要再备注,比如一套保险丝是由一个保险丝和两个保险丝夹组成,希望软件导出的BOM可以提现这些信息,不需要手动去备注。
只是这样的目的,小编还没看懂上面已经 达到了你的目的?
下面的引用只针对类似的现象,不是针对小编而言:
谢谢小编如此耐心解答。我想我是明白您的意思的。保险丝正常都是整套配套使用的,因此您上面说的方法是可行的。但每个公司使用的都不大一样。我们这边都是把保险丝保险丝夹分开的,它们有各自的物料编码,一整套物料倒是没有物料编码。所以对我来说,还是把他们单独分开比较好吧。问下小编啊,怎么这边都上传不了文件呢,插入链接也不行。难道就只有申请成为小编才可以?
所以我才有 “一种”参考方法之说。物料编码 和 这里提到的实现方式好似没有冲突,器件库的管理 根据公司的情况会有调整,你没有 更详细的配套案例做参考,旁人只能做提示性回复...
比如:我现在很想了解你那边自动生成的不需要后期人为参与的bom表的形式?是否值得我们参考学习?
可以啊,就是采用数据链接库DBlib与软件结合一起。上次发表了,竟然链接与文档都传不了,郁闷,不了了之……这个后续在整理下跟大家分享下。
看到了,现在应该可以了
