ad,生成pcb时标识怎么会是导线

录入:edatop.com     点击:
ad,生成的pcb板时,一个测试点的标识怎么会是导线,而且冲突显示与room有关,当然删的room是不抱错的,我画的是多通道的,同一个测试点,只有有一个通道显示有标识,其他都没有,而且属性又没有隐藏起来。


标识, 导线

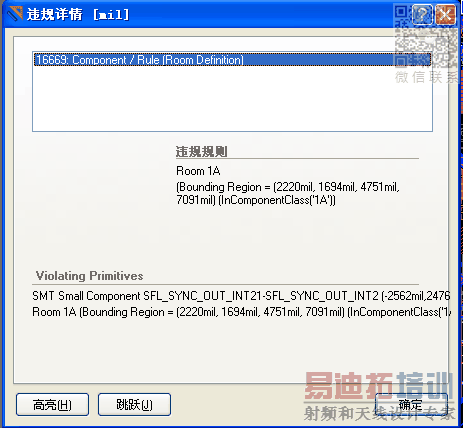

LZ的规则冲突显示测试点是以器件的形式出错的
在原理图中确保编译的通过
并查看一下PCB重room  1A下的规则设置
