AD老是遇到这个问题,怎么办?

录入:edatop.com     点击:

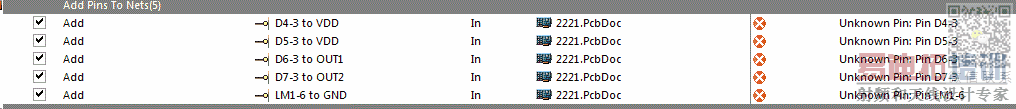

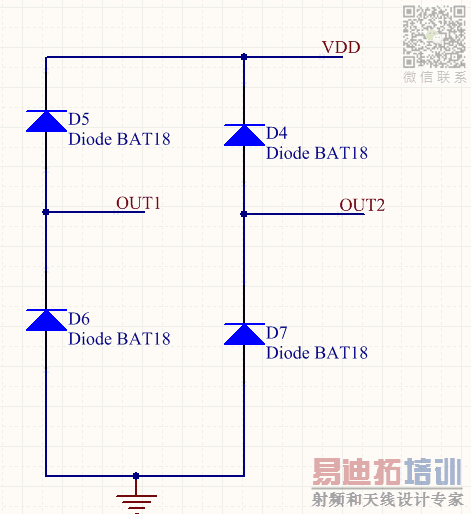

AD老是这个问题,之前遇到就是从建一个PCB再导一次就好,这次无论怎么弄都整不好,这个怎么解决啊?
但是实际是连接在一起的



designate没有设置好

那麻烦你仔细教一下怎么设置?不晓得啊

解决的方法有多种,根本的原因在于封装管脚不匹配,原理图中开启显示器件管脚名,对比SCH和PCB中管脚定义后你应该知道怎样来解决...

嗯,遇到过,打开库文对比一下SCH PCB LIB。如果没有问题可以再次更新一LIB到实际的应用。

白話不打高空說法: 因為你的線路圖有可能叫到3隻腳包裝, 而你的PCB零件只有2隻腳包裝.
比方: 你的線路圖零件是對映到SOT-23 是3支腳, 而你的PCB實體零件只兩支腳的二極體.
又可能是第一次修正沒存對零件庫, 又愛常按更新零件.

器件pin3 找不到,应该是你原理lib 或pcblib 有问题,pin 无法对应
