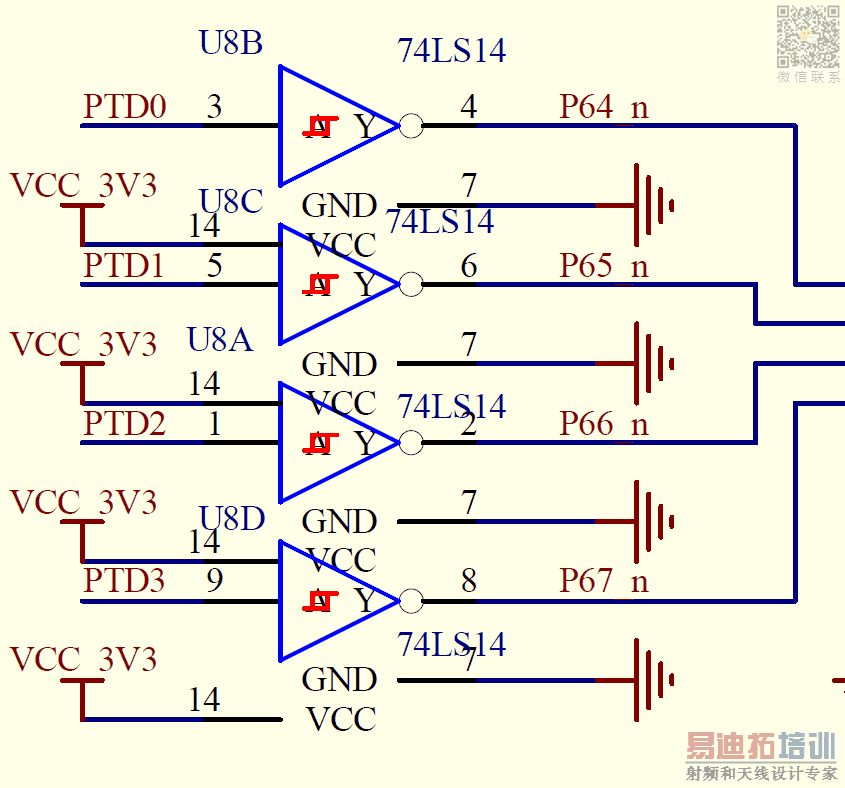

帮我看看这个原理图是什么情况，
录入：edatop.com 点击：
谢谢各位了，那个7脚和14脚是怎么个意思，看不懂
这是你 设置了 显示 隐藏管脚 属性，就是 器件 的电源管脚（隐藏属性），被显示了出来。
对于电源隐藏管脚来说，通常默认为隐藏管脚的网络，如你上面 的 VCC 和 GND。
由于新手对这点不是很了解，可能会导致 连接错误。
同样，为了避免隐藏管脚导致的潜在隐患，很多公司 在 规范中会要求 原理图器件封装 中不允许 绘制 隐藏管脚， 所有的管脚都需以非隐藏的属性出现在设计图中(如原本 4个part 的门电路会被绘制为 5 part，新增加的部分 为 原隐藏的电源管脚部分)，未用到的 门电路也需在必要的位置罗列出来等等...
