Altium designer pcb中怎么设置单层板？

不同网络走线有交叉那是设计规则问题，首先在设计规则里面设置不允许短路，然后在上图的对话框中将DRC打开，再点依次点键盘T-D，在设计规则检测里面按下图方式设置即可.

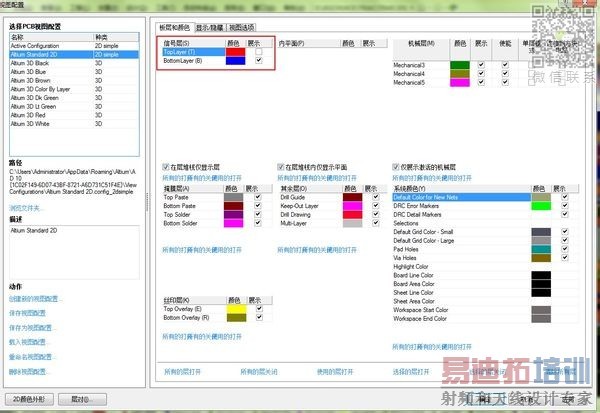

     也行你问:走那层没关系吧！为什么一定要把top layer层关掉.

      op layer是顶层，bottom layer是底层，单面板默认情况下顶层放置无件，底层走线。

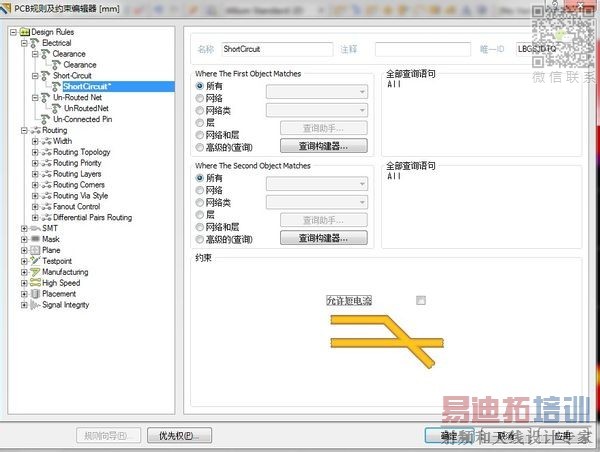

      首先打开DRC，然后依次点键盘D-R，把下图中允许短路前面的勾去掉即可。

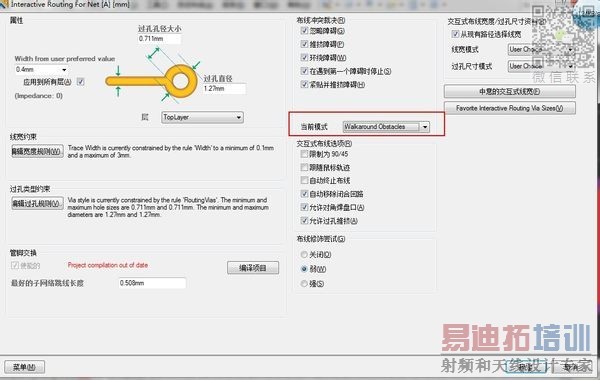

     在布线的时候点tab键，将当前模式设置成下图的模式就可以了。

其他参考：

用protel99se自动布线出单层的pcb！步骤如下：
打开PCB图；
Design->Rules;
进入Rules设置窗口后->Routing，选中Routing layers,点击右下角的Propertics；
进入板层设置窗口后－＞EditRule->将Toplayer下拉选项改为Not used,保留Buttom layer ，自动布线就只在底层了。
