关于在pcb上添加logo

录入:edatop.com     点击:
新手一枚   。突然想试试在pcb上添加logo,结果有点闹不明白。

logo属性是在bottom层;
放在pcb里的bottom层,在3d视图里会显示放在了顶层;
放在pcb里的top层,顶层会绿一片,在3d视图里会显示放在了板子的背面;

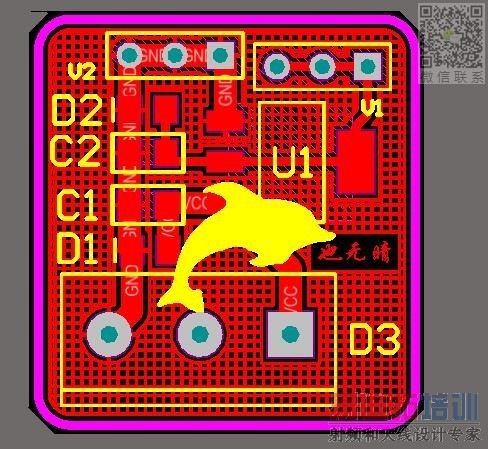

放在bottom层如图

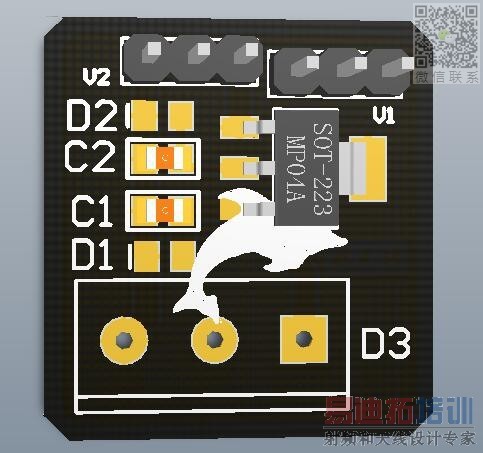

放在top层如图




居然这都没人来?

好吧,还是得自己来结贴。
运行logo脚本的时候默认放在顶层就好。放在pcb文件上之后再手动选择logo的属性在哪一层,就好了。
另外,如果要放在top layer ,后期盖绿油后会不清楚,
可以在运行logo脚本多在solder放一份脚本,这样开窗处理之后整个图形就能清晰的看到。

不错,很直观。学习了!

logo脚本没用过,没有脚本时有其他的工具可以使用,有理脚本也就一直没有去使用。你提到的放到顶层和底层我没有理解?想问下,实际你指定放到顶层,生成图案到底在哪个层呢?

对后看贴的来说若附上一个简单的案例则更有.
这种自问自答的方式值得赞!
