一个库文件只放一个器件

录入:edatop.com     点击:
关于元器件库管理,有个文章说是一个库文件只放一个器件。不知这个可行度如何?有没有人这样做?
我现在是方便管理尽量一个库文件少放一些器件。一个库放很多器件是不方便版本管理。

那得有多少个文件需要管理?库的版本管理大家是否可有参考文档提供?
库的管理 暂时 可看看 altium  自带库的管理方式,必要时在看看 其他软件中库的管理









一个库文件只放一个器件?
----------------
对于平常使用的SchLib和PCBLib,这种方法是不可取的,都是进行归类。
而对于vault里面的cmplib文件则是一个库文件对应一个器件,目的是进行组合引用时比较方便,所以会进行这样设计。

一个库文件只放一个器件?那不大现实吧,那画一个板都得同时导入多少个库文件啊。建议集成一个库,要嘛分类管理。

其实最后觉得分开或者合并跟公司和个人实际情况而定,但是命名规则其实是很关键的。

命名规则网上可用找到一些可参考的文档

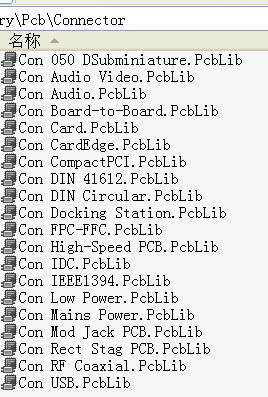

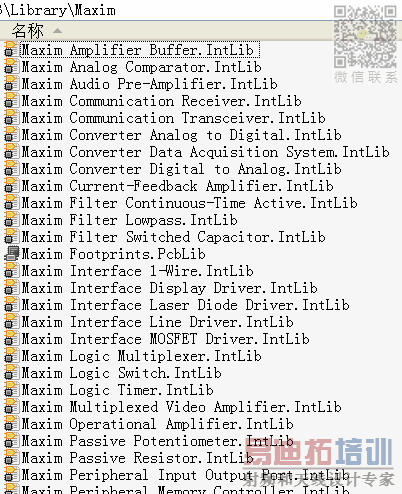

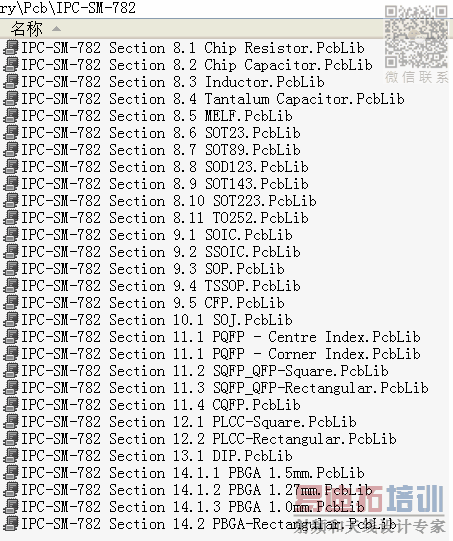

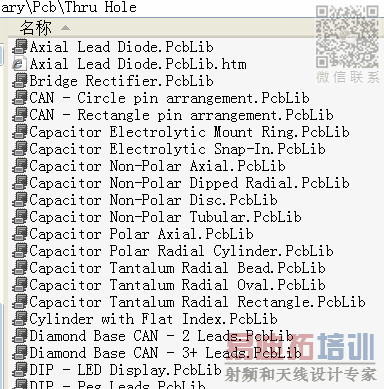

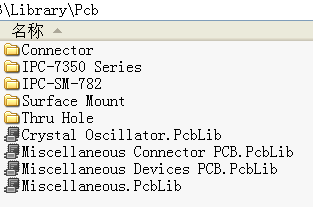

PCB的命名规则最直接的参考或现成的就是上面附图中 altium 免费提供的 \\PCB\\ 下的库文档(已经较全了)
