原理图在AD中显示的奇怪现象

录入:edatop.com     点击:

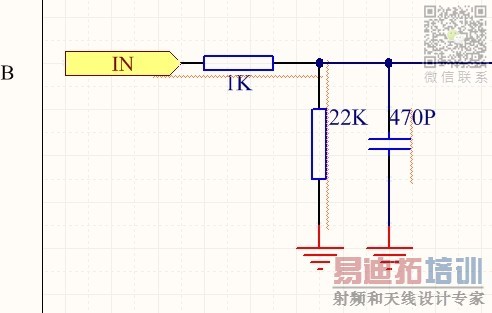

用99SE画的原理图,怎么用AD打开变成
这样了?注意多了此曲线!

提示原理图有错误,可以放置没有ERC标志

将原理图放置在项目中后,编辑项目,然后通过查看编译信息来 了解 错误提示的原因...

提示:遇到问题 通过软件 的信息提示来了解并解决问题

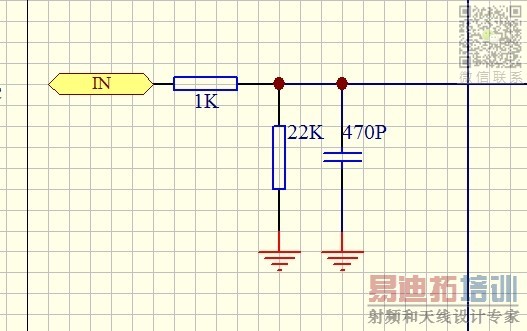

只出现这个!

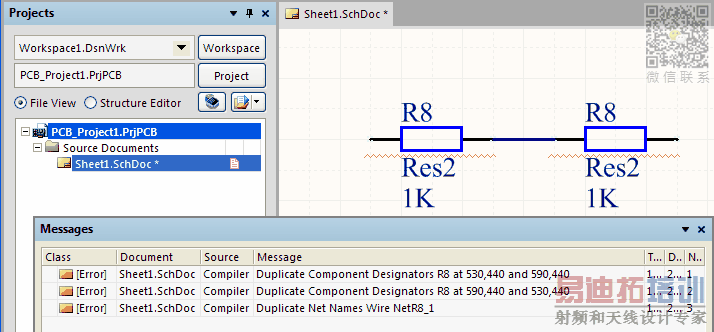

如图所示信息窗口提示内容

有关信息窗口以及检查项目的参数设置可参类似网友主题:
AD9中,如何检查原理图中没有连接上的元件引脚
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=269758&fromuid=63313
另类似有关查看 sch  或 pcb  的信息窗口参之前汇总贴中提到的某些链接地址内容...
