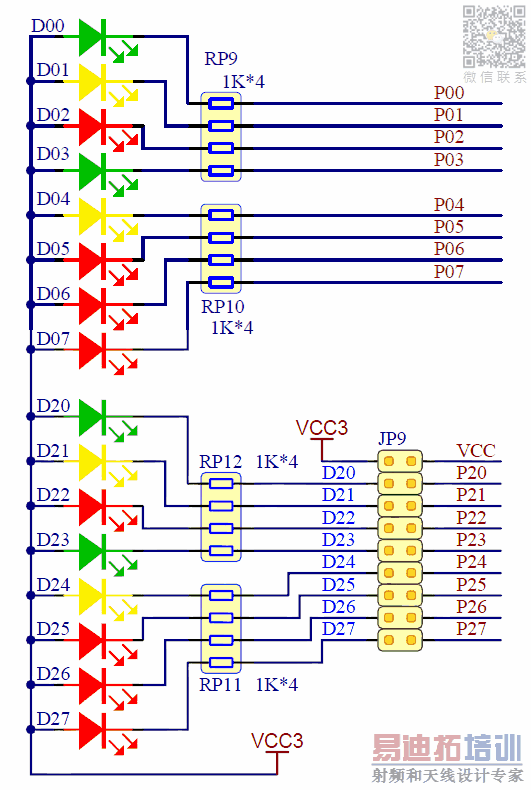

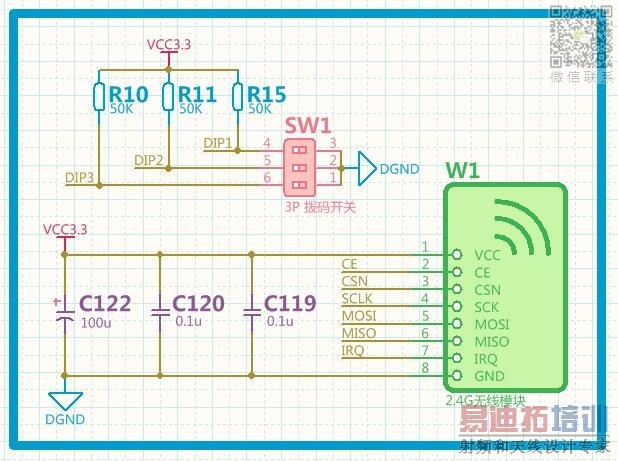

原理图画成这样 ,还真是第一次看到,十分美观,问题是:可以下载到这种库文件吗?

录入:edatop.com     点击:
原理图画成这样 ,还真是第一次看到,十分美观,问题是:可以下载到这种库文件吗?


自己画

自己也尝试画了下,感觉最大的问题是美工,没有美术的底子,画出来的都是差强人意




自己做库 稍微麻烦点

嗯嗯 就是这种 自己做库 做不来,很多不知道怎么去画,画出来的有些不伦不类

如果有人有的共享一下就好了!的确很不错.

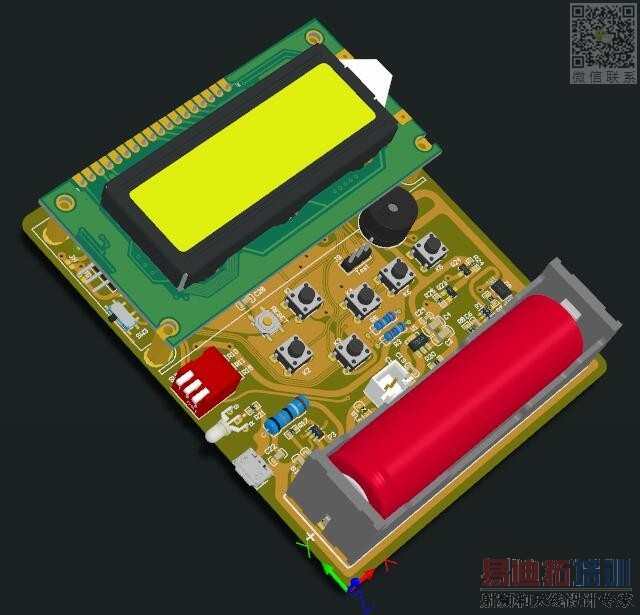

firehell老大, 你的LCD模块pCB上的铜片是怎么弄的,我导出stp格式上面的铜片就没了!

非常强大,有2个方面想请教下。
1.软件3D效果是AD出来的吗?
2.如果是AD,3d图里面不是只能定义一块PCB吗?上下板结构的3D是怎么做出来的,我每次2快板都是导出一个为STEP然后放到另外一个PCB里达到3D效果,这样的弊端是导入的STEP格式,没有线路效果。可你的2块PCB都有线路,真想知道原因呀。莫非是软硬结合板类型?请指点迷津。

我都没有试过做成3D图呢?
学习中
