求助Altium designer 16 如何定义PCB板形状?
录入:edatop.com 点击:
Altium designer 14 以前都通过重新定义PCB板形状改变PCB板格栅大小,但Altium designer 16这个选项没有了,创建也好都不对,变成了一个灰白色的形状,格栅大小没法调整,哪位大侠用过Altium designer 16请指导一下,谢谢!
像这种基本话题的提问,不妨把两者设置处的不同点截图上来,这样也能方便其它网友学习和查看
像截图里面的格栅如何调整大小,在13版本以前都是可以重新定义板子形状来调整格栅大小。这个16版本这个重新定义板子形状选项没有了,怎么调整到格栅大小和我紫红线重合?
你这分明是2个问题。
问题1.如何定义PCB板框,有2种办法。在PCB环境下操作。
a.选中你所谓的紫色框,一次按下 D S D (快捷键)。就可以了。前提是你选中的一定要是闭合图形,也就是线条接触的地方不能有空隙。

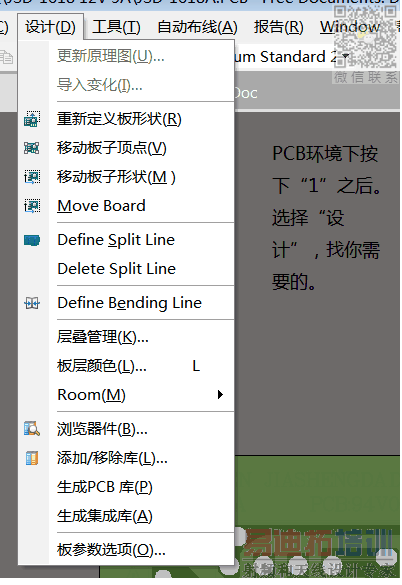

b.先按下键盘上的 1 (数字小键盘的不行,要TAB键上面的那个才行),在点菜单的“设计”,会有很多选项。如下图:
问题2:如何更改显示栅格。快捷键 “G”,按下后选择栅格。自己尝试吧。
顶楼上,试验了下可以了,谢谢!按下TAB上方的1键,重新定义板子形状选项就出来了,如果不这样,设计下面重新定义板子形状菜单就没有。
原来在2 2D LAYOUT MODE模式下就没有重新定义板子形状选项,如果是在1 Board Planning mode 模式下就可以重新定义板子形状,学习了。
