请教AD中一个走线的问题

录入:edatop.com     点击:

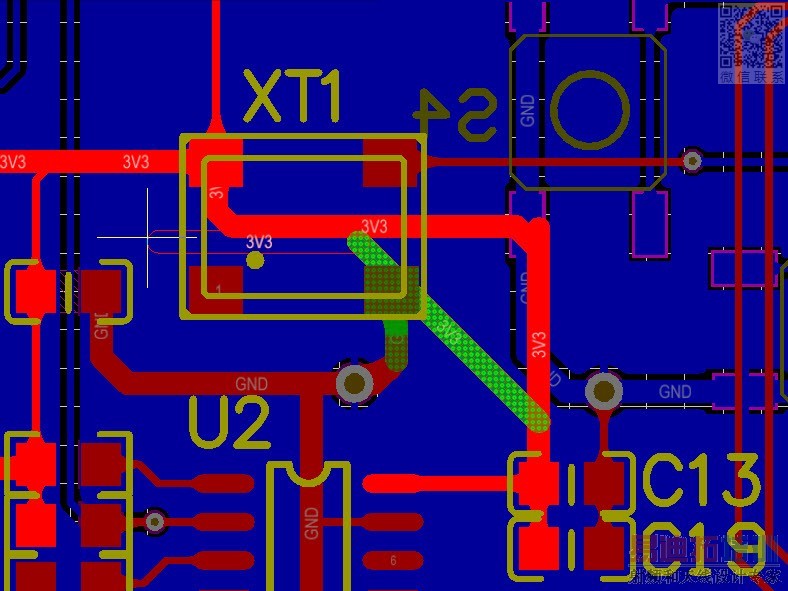

请问高手,在AD中走线是一直动态走线吗?就是在走线的时候会自动避开不是同一网络的东西,可以设置成不自动避开吗?
谢谢!

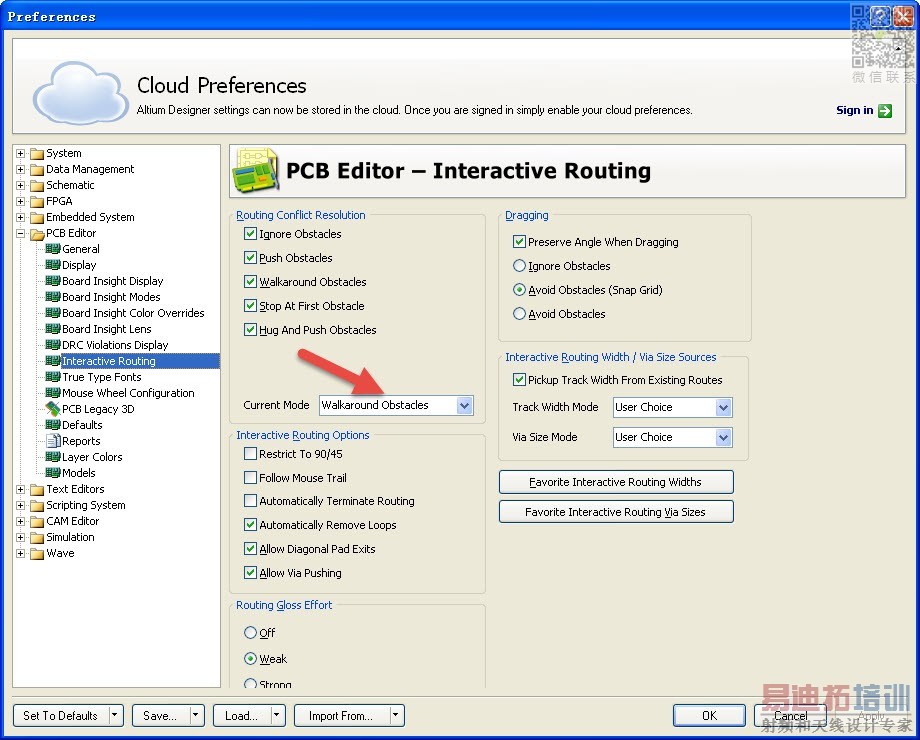

在Routing Conflict Resolution中选择Current Mode为Ignore Obstacles 应该是小编想要的效果吧


这个设置是不会避开不同网络的东西了,但是有没有设置可以让线不自动转弯的,

把Current Mode为Stop At First Obstacles 应该是小编想要的效果吧 Ptotel99的走线风格

学习了  哈哈  哈
