怎么让altium的solder和网表名的显示和protel99一样？
录入：edatop.com 点击：
问题1：
在protel 99中，元件焊盘的周围都有solder的外框显示，无论该焊盘外部连线多宽抑或被敷铜覆盖，总是能轻易看到焊盘的外形，但是在altium中，一旦焊盘被敷铜覆盖，就看不到焊盘的外形了，特别是该器件同时有多个脚接到一起并敷铜的时候，不把鼠标移到引脚位置还不知道那里原来有焊盘，这种情况应该怎么设置?
问题2：
99中的网表名显示似乎更习惯一些，比如同一块板，假设缩放等级为10级，那么在99中，3-10级都可以看到网表名显示（1-3因缩太小，自然看不清），但是在altium中可能要5-10级才能看清，请问这个有设置的地方吗?
另外，altium中还有一个现象，比如5级能看到pad上的网表名，缩小到4级，某些pad上的看不到了，但是继续缩到3级又可以看到了，不过那字太小看不清，没什么卵用罢了。
在protel 99中，元件焊盘的周围都有solder的外框显示，无论该焊盘外部连线多宽抑或被敷铜覆盖，总是能轻易看到焊盘的外形，但是在altium中，一旦焊盘被敷铜覆盖，就看不到焊盘的外形了，特别是该器件同时有多个脚接到一起并敷铜的时候，不把鼠标移到引脚位置还不知道那里原来有焊盘，这种情况应该怎么设置?
问题2：
99中的网表名显示似乎更习惯一些，比如同一块板，假设缩放等级为10级，那么在99中，3-10级都可以看到网表名显示（1-3因缩太小，自然看不清），但是在altium中可能要5-10级才能看清，请问这个有设置的地方吗?
另外，altium中还有一个现象，比如5级能看到pad上的网表名，缩小到4级，某些pad上的看不到了，但是继续缩到3级又可以看到了，不过那字太小看不清，没什么卵用罢了。

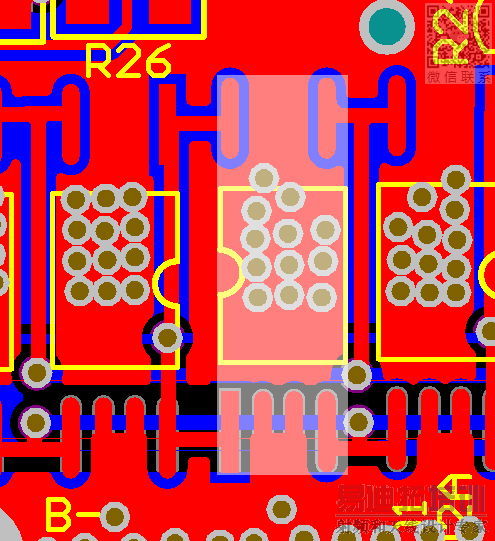

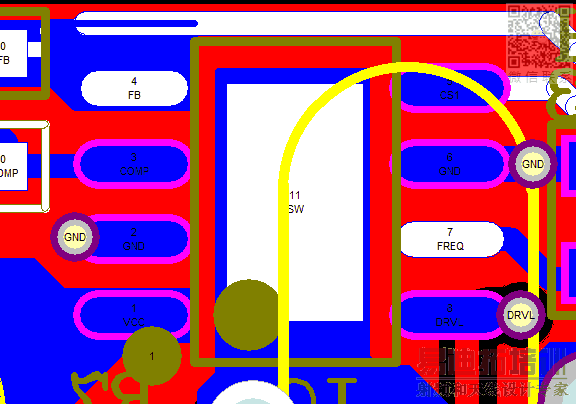

两张图如下，第一张是99se的，明显引脚周边有粉色的框，无论我缩放板子，都是可以看到该器件外形的，而第二张altium中，器件的引脚分布因为敷铜而不能一目了然了：（
问题1 通常不会受到你提到的困惑，但需要你提供 altium 原档来快速验证
问题2 你描述中不是用的同一个 PCB 文档，暂时也没法快速验证沟通
从人性化角度看，后期的版本显然是优于早期99SE版本的，只是大家在使用新版本时，原操作习惯还没有改变，这可能是导致某些不习惯的情况出现。建议小编 直接根据问题 放altium 格式的原始测试文档来方便网友参考，也只有这样，网友参与的可能性会大些...
