负片电源层内缩问题

录入:edatop.com     点击:
了解下,大家做负片电源层时,怎样做到电源层内缩20H呢?下面这3种处理,那种好?1、电源层外围分割一圈做地层;
2、电源层外围分割一圈不连网络;
3、电源层外围挖空一圈;

定义板框(机械层、禁布层等)来实现铺铜或走线等距板边沿的距离:
1.没有内层负片时,板框 可由 机械层和禁布层构成(通常两者中心完全重合),
   通过调整禁布层线条宽度(通常如50mil)和 规则中定义的避让距离来达到目的;
2.内电层负片的缩进有特定的参数可设定,不同的负片可设置不同值。
   位置:Design->Layer Stack Management->双击某负片层 改变pullback 值来达到内缩...


3.其他...

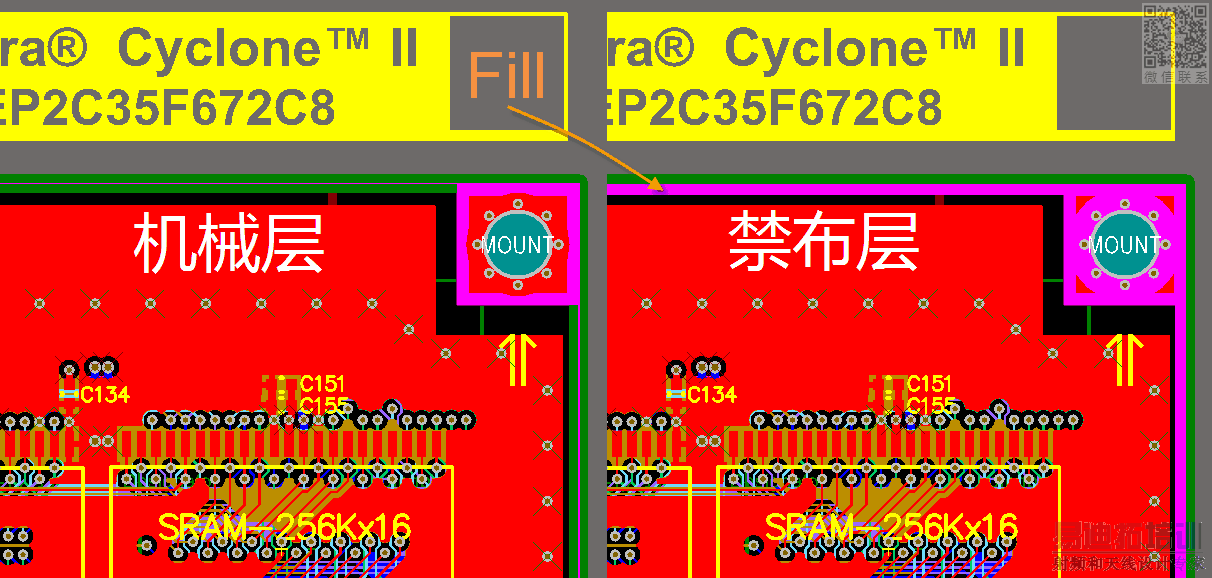

如安装altium自带的案例 DB31 Altera Cyclone II F672,打开此PCB文档后,边框的定义一目了然(为了达到目的,禁布层边框用FILL构成):


原来这样啊,学习了

这样做打板结果就相当于我上面说的第三点,如果按第一点那样,外围地层的话,屏蔽效果应该更好吧

学习了!

pullback 值 具体是什么呢
需要考虑地层的pullback 值 吗?
比如四层板,板厚1.6,电源层内缩20H,具体怎么实现呢

电源层外围分割一圈不连网络

学习了……

学习学习!

学习了啊 ,

领教了,好东西值得学习
