相同网络标号连接的元件间不显示飞线
录入：edatop.com 点击：
我用DXP画PCB板，从原理图导入到PCB文件中，在原理图中具有相同网络标号的两个元件之间并没有飞线连接，也就是表示它们之间并没有连接起来，请问这是什么原因呢?

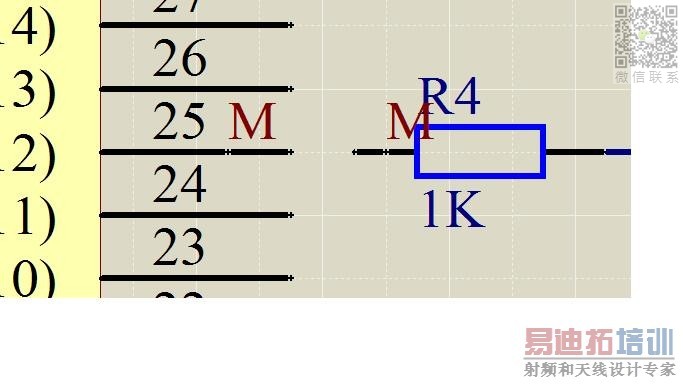

如图，25引脚和电阻R之间用相同的网络标号M和M连接，可是在PCB中，它们之间
并没有飞线连接。期待回答。
如图，25引脚和电阻R之间用相同的网络标号M和M连接，可是在PCB中，它们之间
并没有飞线连接。期待回答。
两个网络标号不要直接放在引脚上，引一条线出来，把网络标号放在引出来的线上
给力的一招学会了
网络标号直接放在元件引脚上时，要连接上引脚的热点才行。不不就先画线段，再放网络标号.
