AD9拼板以后内部平面层没有连接

录入:edatop.com     点击:

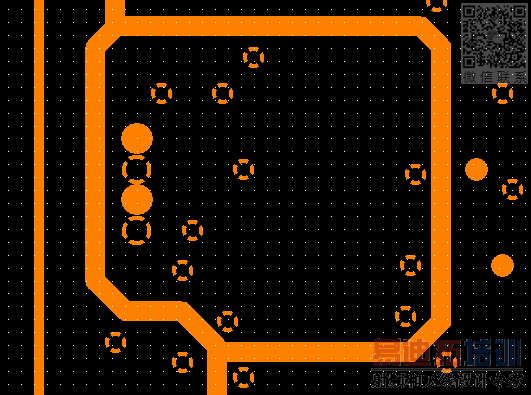

有一块6层板,3个内部平面层。在PCB状态下用“复制”和“特殊粘贴”拼板,导出GERBER文件以后发现原始的PCB内部平面层有连接关系,复制的部分的内部平面层没有连接。见下面附图,左边是原始PCB的内部平面层,右边是复制的。


已经解决,有内部平面层的PCB不能用复制和粘贴的方法,新建1个PCB。在新PCB界面下,点“Place”------\"Embedded Board Array/Panelize\",进入拼板界面,设置好拼板阵列就可以了。
