一款存在安全隐患水表赛恩制造：小区用水表解剖

录入：edatop.com 点击：

编辑原因：修改标题，原标题为【思考】看一款“人模狗样”的产品_赛恩水表解剖
********************************************************************************

背景：
   原本想用“金玉其外，败絮其中”来形容这个产品，后觉得用“人模狗样”做描述更恰当...
   写此篇，只是希望做为 pcb layout  工作者不要沦为“人模狗样”之列...
接触赛恩水表，起因只是所居住小区原用水表为此厂产品。
家中区区3块水表中有2块发生故障：
   暖气表 爆  炸内部自燃（后上小区论坛看到此表还曾导致住户家中火灾... 自燃算好的了）
   冷水表（预付费水表SYS-15-CL-Y: 津制00000460号）因 接插件质量问题导致故障。
爆炸表发生在两年前，接插件质量问题发生在昨日[就因这区区不到10元(厂家采购价估计在2元之内)的接插件导致整个水表作废_小区当前已不再使用此厂家的仪表，新换表价格为300元。地点：西安]。这次查看内部电路后对此厂做少许简单了解，看到其网上自称为“目前，赛恩智能水表市场占有率居全国同行业第一位 ”，但愿这是自吹的占有率...  希望赛恩公司人员能看到此帖。

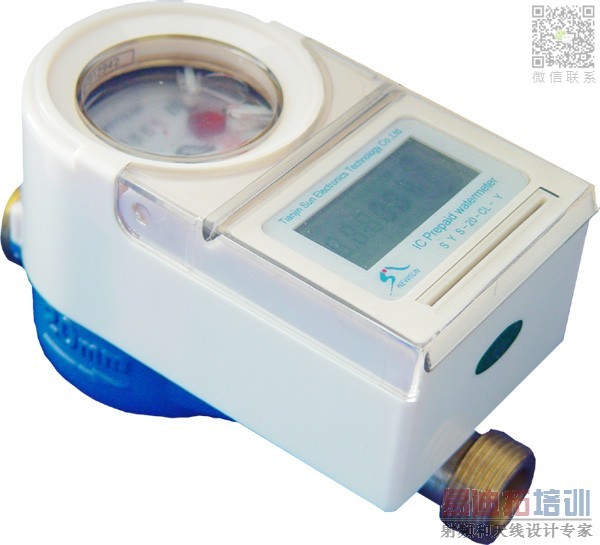

冷水表（图片来自官方网站）：

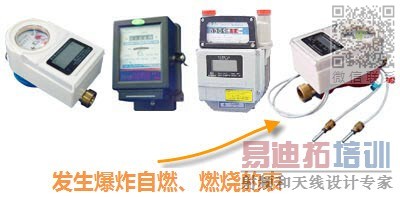

暖气表（图片来自官方网站）：

资料： 身残志坚，人模狗样
2009年12月1日，美国，芝加哥：只有两条腿的狗Faith身残志坚，仅用两腿直立行走。它出生时共有三条腿--两条健全的后腿和一条开始萎缩的前肢(前肢后来手术除掉)。出生不久的Faith不能正常走动，只能躺在地上用两爪推动身体，甚至连它的狗妈妈也觉得它是弱者而尝试要杀死它。Faith的第一个主人认为这只不能走动的狗绝不可能存活下去，因此考虑要把它人道毁灭。幸好，这时Stringfellow家庭(也是Faith以后至今的主人)发现了Faith并愿意领养照顾它。他们决志要把这狗训练成能走路的狗，因此就帮它取名为Faith(信念)--他们深信Faith终会有能走路的一天。刚开始时他们把Faith放在滑板上让它感受移动的感觉，后来他们用汤匙上的花生酱作为训练它站立和跳跃的引饵和奖励，而家中的另一只哥基犬也似乎常常想要强迫它去走动。奇迹地，Faith渐渐学会用两条腿平衡和跳跃式地前进，最后经过雪地中等的训练，Faith已经可以跟人一样用两腿步行，中间也就只花了不用六个月的时间。现在此刻Faith的主人Jude Stringfellow已放弃了教师的职位，并计划要带Faith去作世界性的探访，传扬“没有完美的身体，也会有完美的灵魂”的信息。以下为双腿狗狗Faith生活图片。
发这组图片，希望能起到励志作用。对身患残疾的朋友，特别是对身体健全，心理残疾的朋友，应该从这条狗的身上得到一点启示。说心里话，经常听到一句骂人的话，说人活得像条狗一样，但如果能活得像这条狗，真正的人模狗样的活着，很好！往往，有时候，我们活得连狗都不如，以前我不信，看了这组图片，我信。

*********************************************************************************************************************
之前自燃的表暂且不论（当初解剖初断自燃原因为：外部故障后，软件编写缺陷致使电机长期空转直接导致电池过热发生爆炸），劣质腐蚀插座也不论，
此贴重点讨论对象为下图“人模狗样” PCB 布局：
（此板用途为IC卡接口转接板_背部仅焊接常闭IC卡插座。此PCB若出至初学者之手可以理解。）

（备注：图片中光滑的焊点是我更换接插件后的效果，原有焊点外观一般且有一个点有虚焊嫌疑。）
从这个简单的PCB我们可以关注以下几点：
1. 图中线路（腐蚀线为电池负极）腐蚀的原因?（换句话说：为何同等条件下负极腐蚀严重?）
分析了解原因为日后需要留意的点（类似问题：为何通信上常用负电源系统，如 -48V 系统）
2. 走线明显不合理(主次不清)，当前图中走线是否有致命缺陷?
3. 同样是降成本的方法，怎样才能在单面板上实现更合理的走线?
（提示：哪部分可以做调整?前提：外形尺寸不变的情况下。）
4. 这样的布板被用于产品且大量生产出来?
5. 这个公司真的有这么差劲吗?还是其他...
此主题本意是希望有新手做为练手用SCH_PCB，期望有新手能提供参考文档...

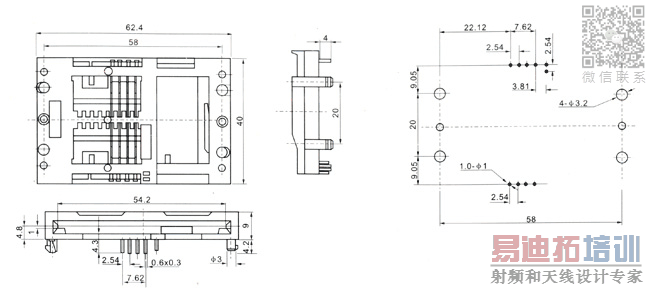

(新手需要做的基本内容：绘制sch_两个器件，器件管脚定义需要上网查找资料并定义，理解哪个器件的管脚定义是固定的，哪个器件的定义是可根据实际情况做调整；绘制PCB文档_尺寸75*42mm，IC插座尺寸参下图，IC插座接口板走线近乎合理。)

工作者, 产品, 水表

不至于吧……

下面为因接插件质量问题被淘汰表的内部图片，显然没有使用三防等措施...

对1楼中提到的“...关注以下几点：1. 图中腐蚀线路的原因?分析了解原因后日后我们需要留意的点”点再做补充说明：
同等条件下，为何只有这几条线有明显的氧化现象?出现氧化现象的为同一根走线（不连接部分被IC卡接插件中的常闭节点导通）_电源负极。
对爆炸暖气表补充说明：暖气表内水杂质多，对阀体有较强的腐蚀作用，时间久后若阀体材质不到位，阀体有被锈蚀并被锈死的可能。此时若软件没有对关阀动作时间做监控，发出关阀指令后，在阀体关闭信号不出现情况下，电机将长期处于旋转状态（阀锈死，电机启动，在足够强的扭力下，齿轮组外壳破裂导致电机可长期处于旋转状态下，此时电池升温很快），爆炸的暖气表已运行5年以上，剩余的电量还是足以发生爆炸并发生表内自燃。引起住宅火灾的表运行时间较短，能量多，后果严重。基于此次故障分析，建议家中不要在有内置锂电池的仪表附近堆放易燃物品！饮用冷水表中水质较佳（黑河水），观察阀体部位构件良好，可考虑作一次维护后继续运行（缺陷：如表内无三防等处理，不清楚国内对水表等的规范?是否有强制性规范?）
