请教一下AD中如何设置元器件超出禁布层的规则 在线等..
录入：edatop.com 点击：
如图所示：
双面金手指连接器最底部有过孔需要与禁布层对齐 效果要呈现出圆弧状焊盘。在全局安全间距是0.15mm不变的情况下 我该如何设置这个规则 让这个连接器放在禁布层而不提示错误。不要让我忽视这个错误谢谢..
双面金手指连接器最底部有过孔需要与禁布层对齐 效果要呈现出圆弧状焊盘。在全局安全间距是0.15mm不变的情况下 我该如何设置这个规则 让这个连接器放在禁布层而不提示错误。不要让我忽视这个错误谢谢..
连接器

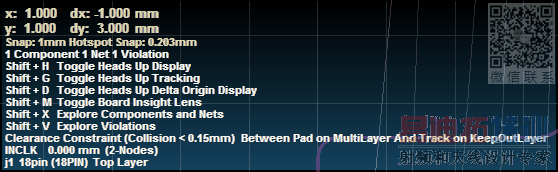

提示的错误
禁布层是定义电气性能的（必要的地方使用），你可否不用 禁布层定义边界?
类似的老贴子参考（仅参考）：
半孔设计如何过ERC? 怎么设置 求指教。
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=260794&fromuid=63313
thinks 超级小编....
