关于PCB板的几张膜（mask）
录入：edatop.com 点击：
在阻焊层上另外会印刷上一层丝网印刷面（丝印层 silkscreen）。通常在这上面会印上文字与符号（大多是白色的,在Top Overlay 和Bottom Overlay上），以标示标志图案和文字代号等，例如元件标号和标称值、元件外廓形状和厂家标志、生产日期等

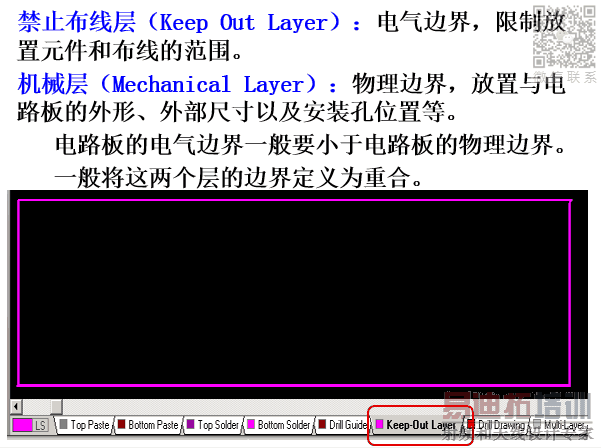

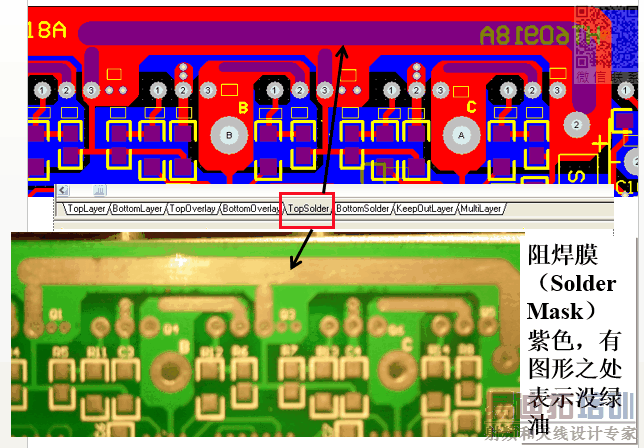

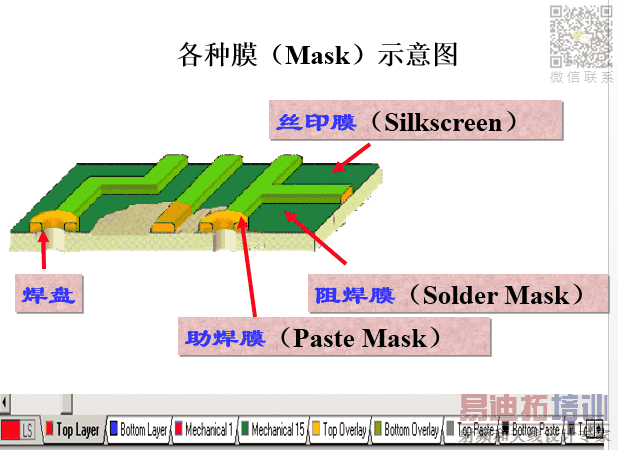

电路板上除焊盘外，如果需要某些区域不上阻焊油墨（即特殊阻焊 Solder Mask），应该在相应的图层上（顶层的画在TopSolder Mask层，底层的则画在Bottom Solder Mask层上）用实心图形来表达不要上阻焊油墨的区域。比如要在Top层一大铜面上露出一个矩形区域上铅锡，可以直接在Top SolderMask层上画出这个实心的矩形，而无须编辑一个单面焊盘来表达不上阻焊油墨。 注意与助焊层分开；助焊层（Peste Mask）实物也没有绿油，但其表达的信息不同；可以借图片理解一下
